AluFiver TM 32

Opis produktu

AluFiver TM 32

Opis produktu

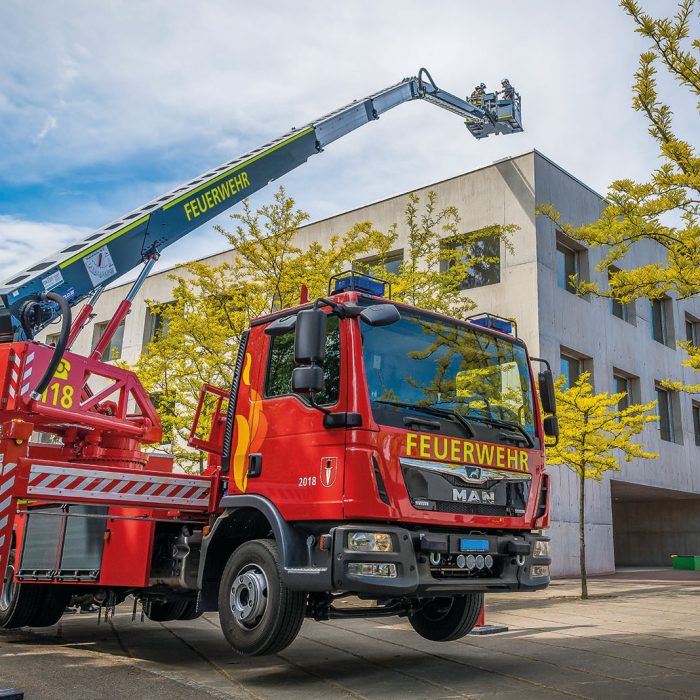

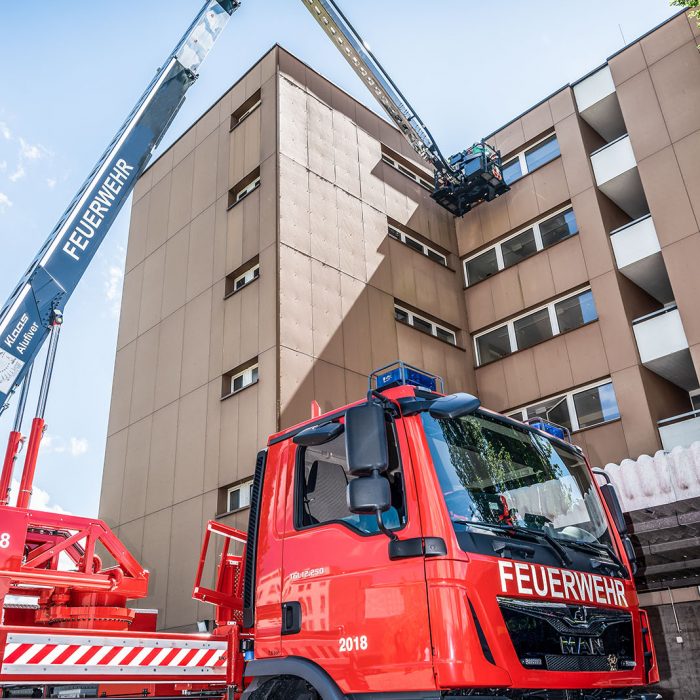

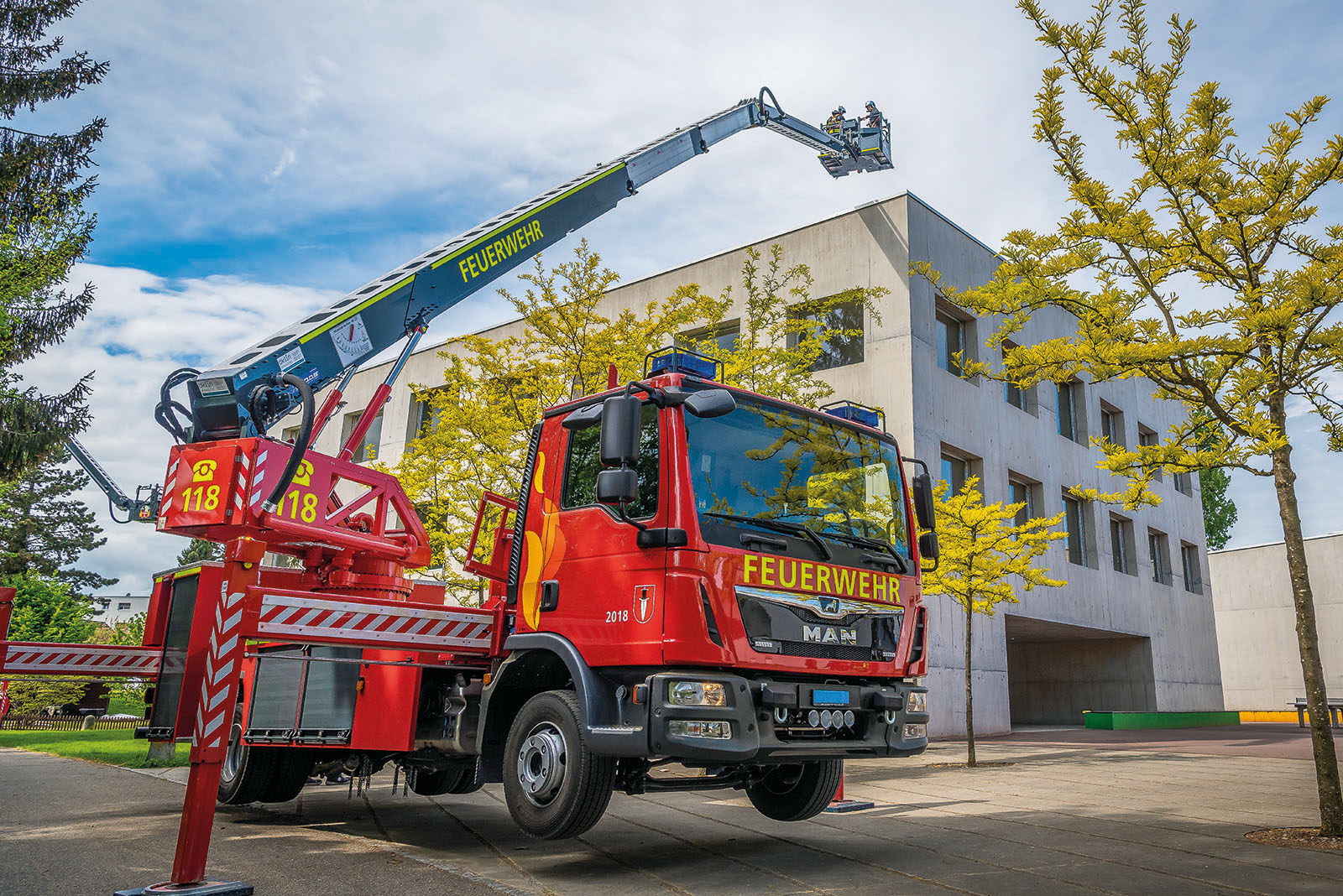

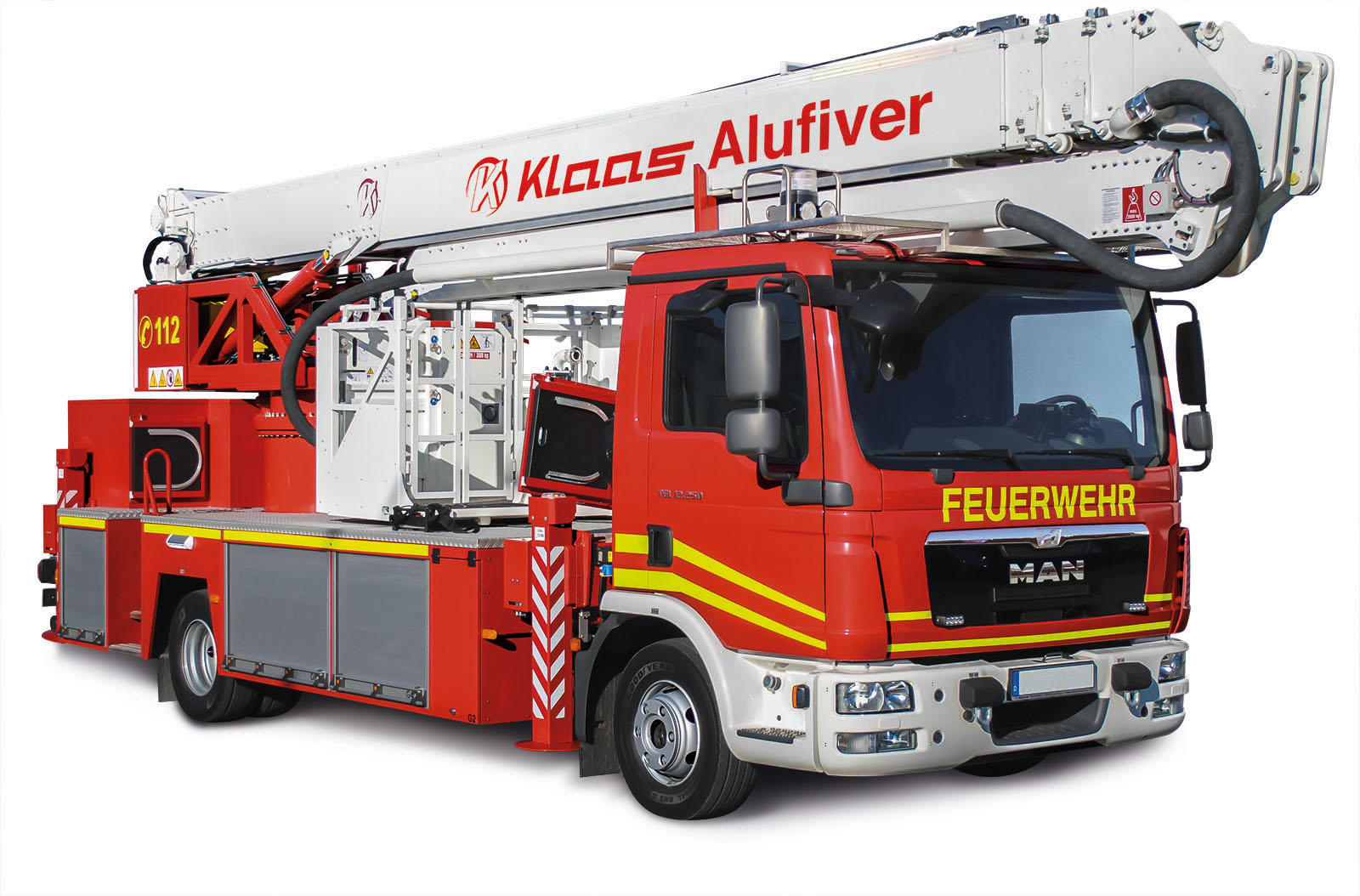

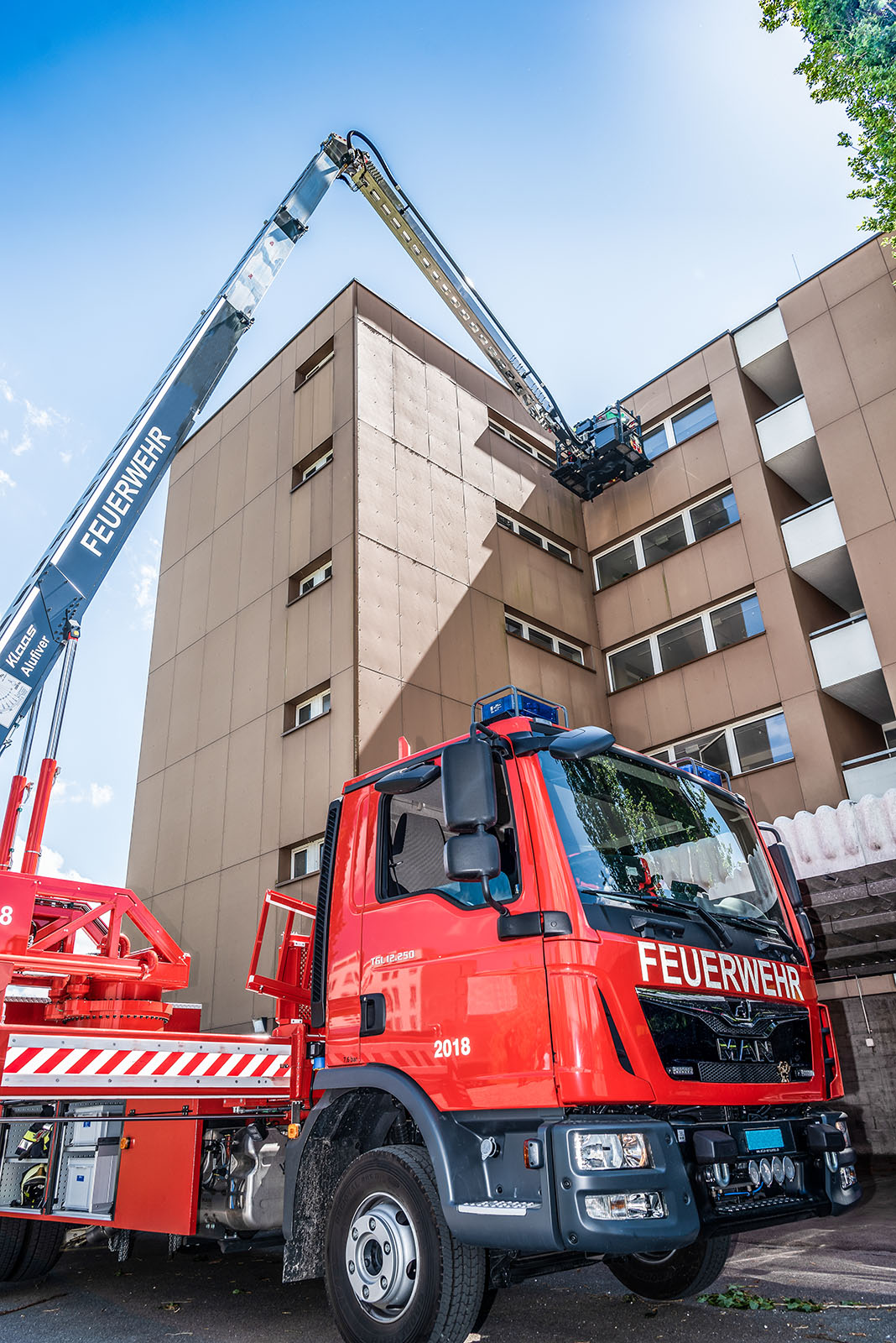

AluFiver 32 TM jest samochodem klasyfikowany jako samochód ratowniczo-gaśniczy typoszeregu SHD 32, czyli samochód z podnośnikiem hydraulicznym oraz drabina uzyskującym maksymalną wysokość roboczą na poziomie 32 m. Dzięki swojej niezwykłej uniwersalności sposób w jaki można czerpać korzyść z eksploatowania AluFiver są tak zróżnicowane jak zróżnicowana jest codzienna praca strażaków. Inżynierowie Klaas zadbali o to, aby AluFiver mógł pracować szybko i efektywnie zarówno w sytuacja zagrożenia życia i bezpieczeństwa oraz. Model ten charakteryzuje się kompaktowymi wymiarami, które w połączeniu z zmiennymi rozstawami szerokości podpór pozwala mu uzyskać gotowość bojową w pozornie trudno dostępnych miejscach. Nazwa AluFiver została zaczerpnięta z faktu iż tradycyjnie jak to u maszyn produkcji Klaas, maszt wykonany z aluminium, a samochód w razie potrzeby pełni 5 funkcji jako:

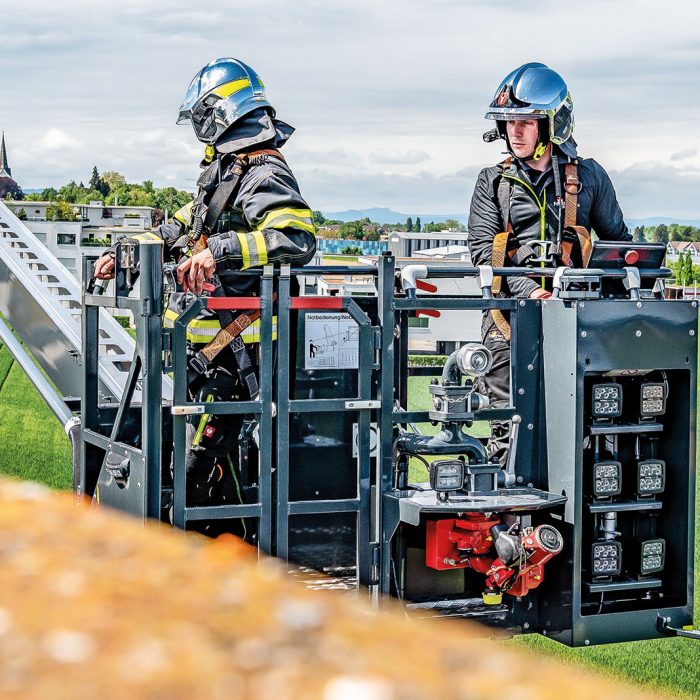

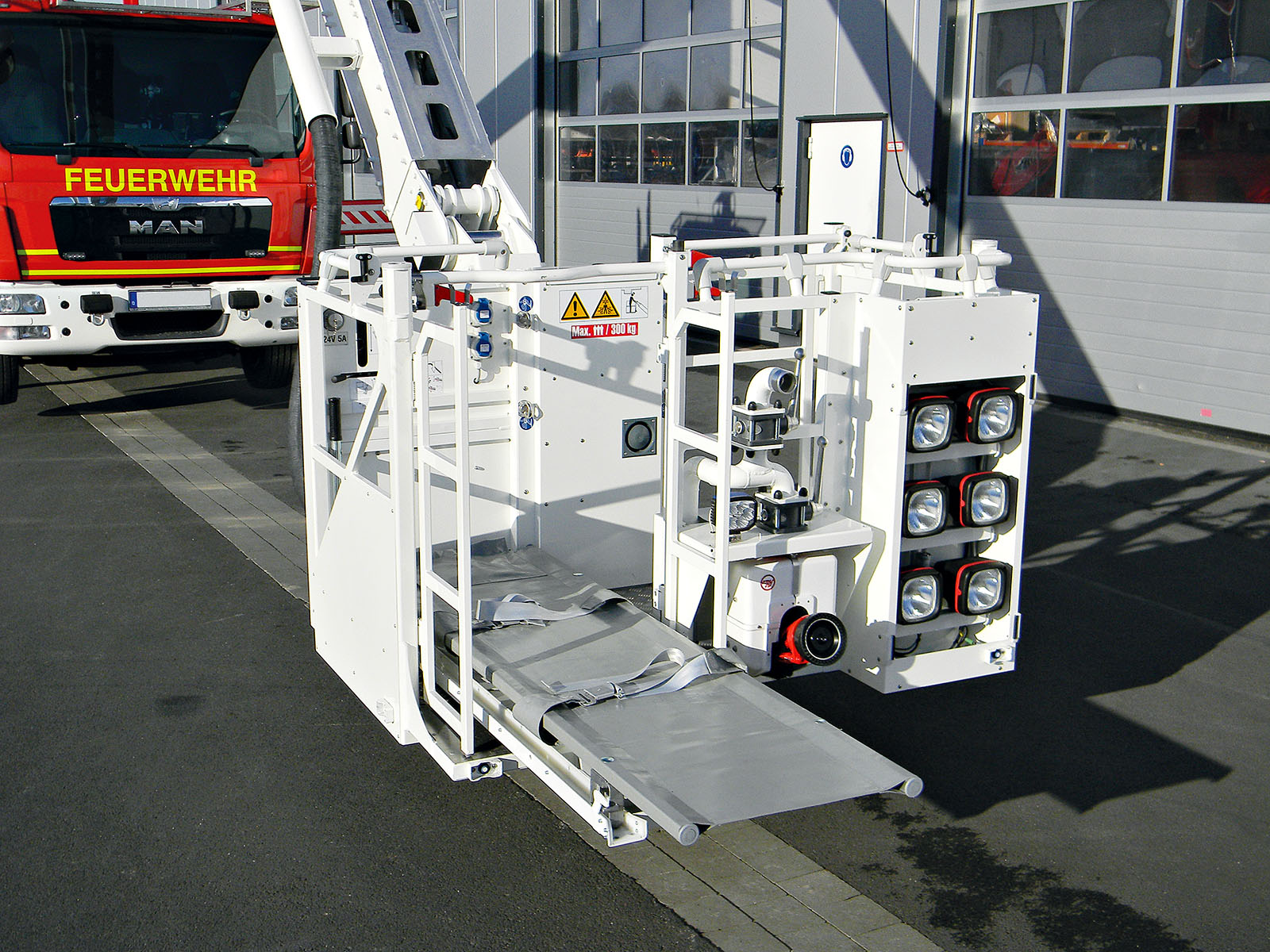

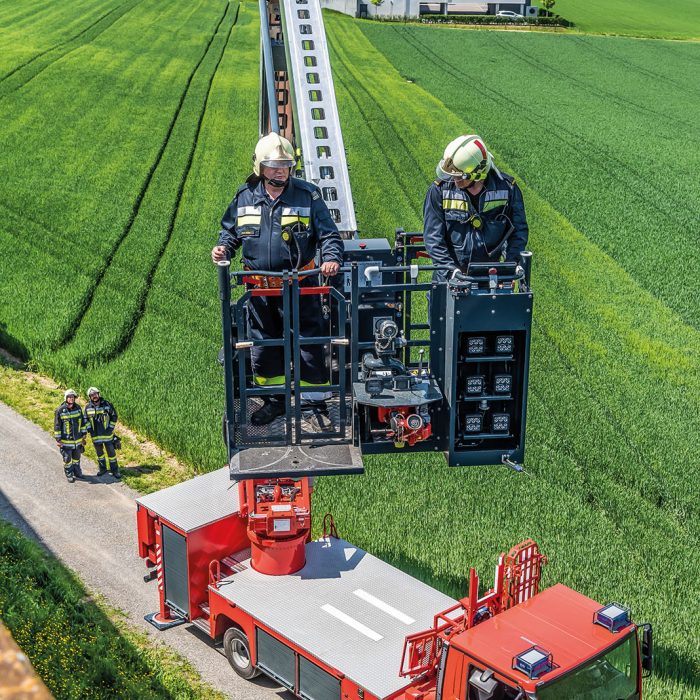

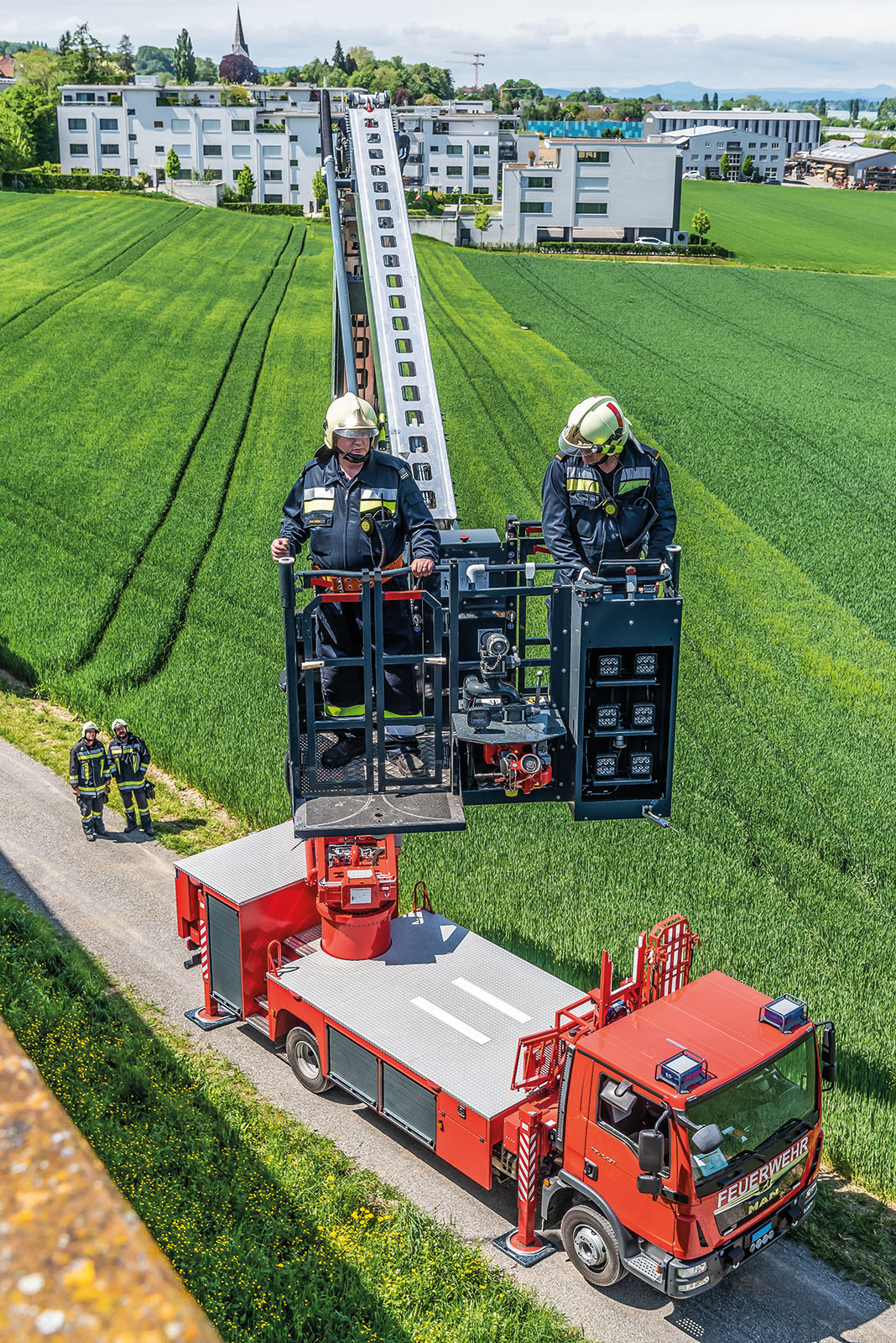

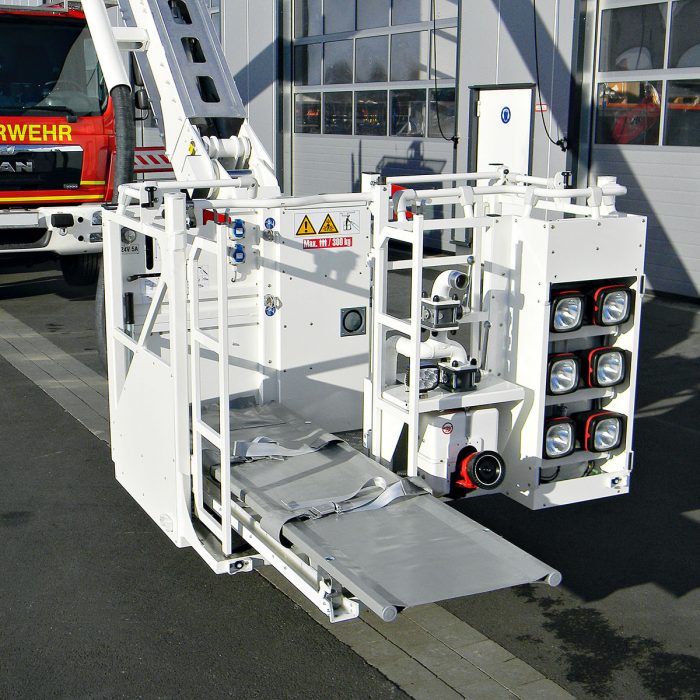

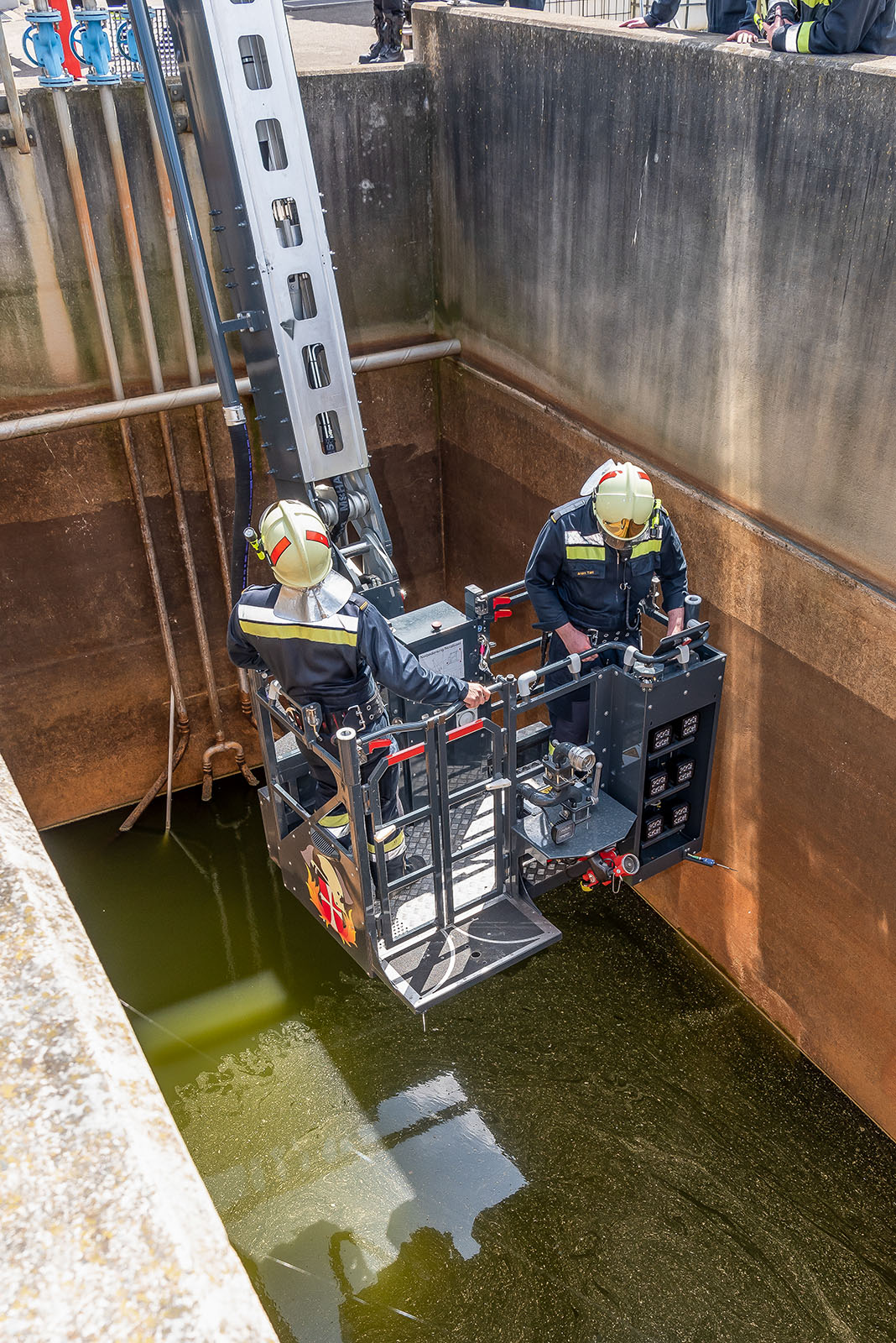

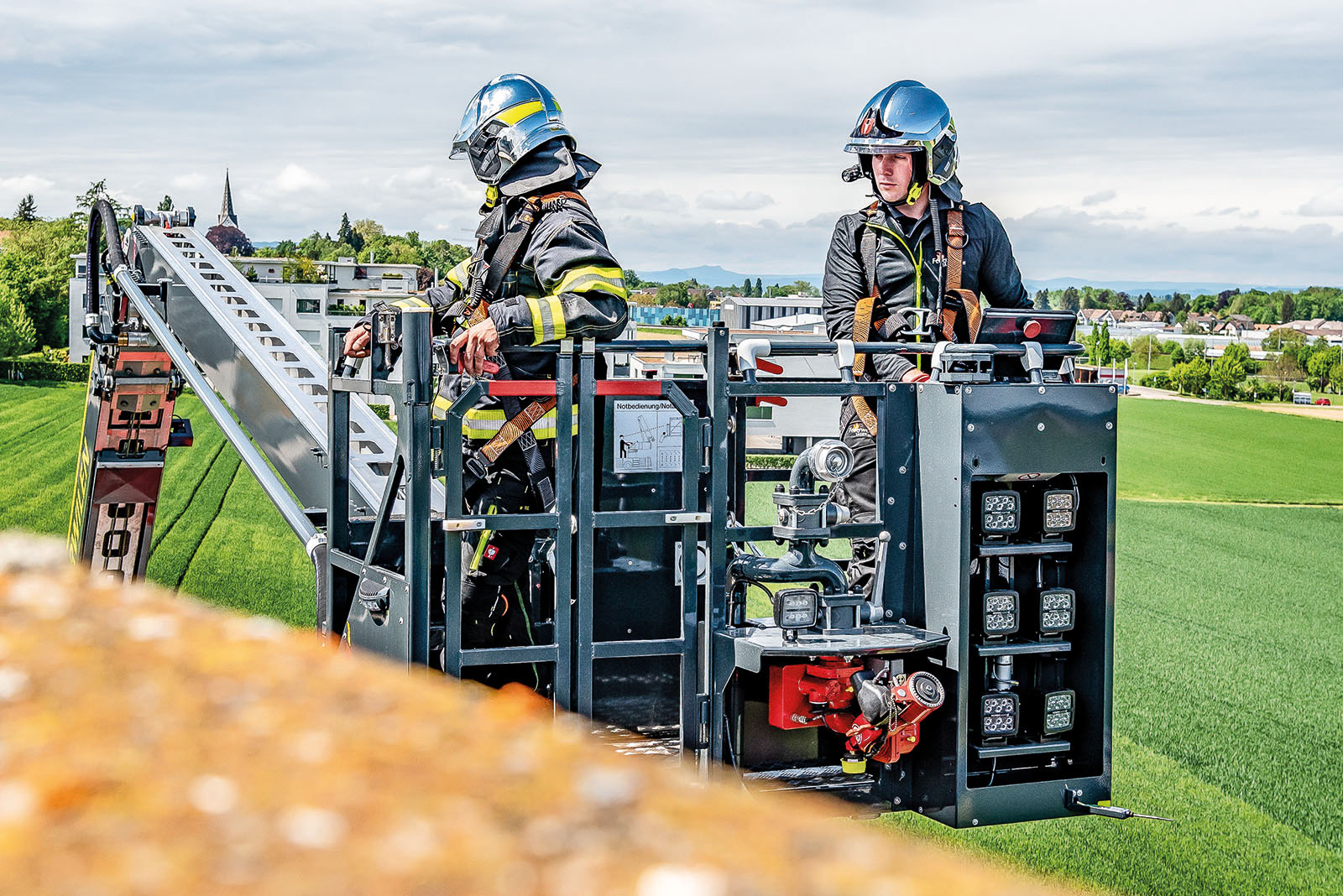

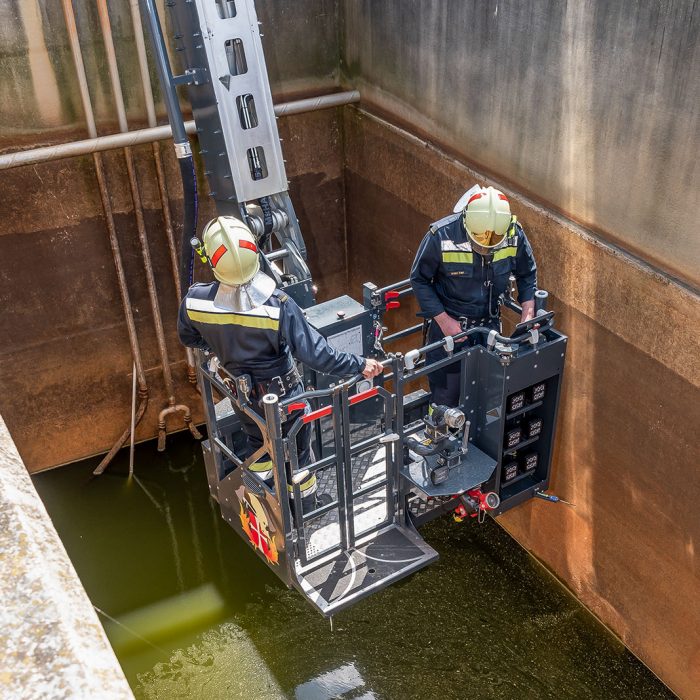

1) Podnośnikowy podest ratowniczy

Samopoziomujący się podnośnikowy podest ratowniczy przeznaczony na maks. 3 osoby wykonany jest ze specjalnego stopu aluminium, a po ustawieniu samochodu na podporach może transportować ratowników bezpośrednio z poziomu podium pojazdu, dodatkowo może on być obracany poziomo w obu kierunkach o 25°. Nawet w przypadku w pełni obciążonego kosza o wadze 300 kg, podnoszona platforma ratownicza osiąga wysokość  30 m i wysięg  18 m. System automatycznego montażu demontażu kosza umożliwia prostą i bezpieczną procedurę zwłaszcza w sytuacjach stresowych. Kosz jest wyposażony w kilka reflektorów LED 24 V, co oznacza, że praca z kosza może być bezpiecznie wykonywana nawet w niekorzystnych warunkach oświetleniowych. Za pomocą podwójnego sterowania można obsługiwać podest zarówno z odległości do 100 m, jak i z samego podestu. Stan obciążenie kosza jest stale monitorowany przez układ czujników i wyświetlany operatorowi.

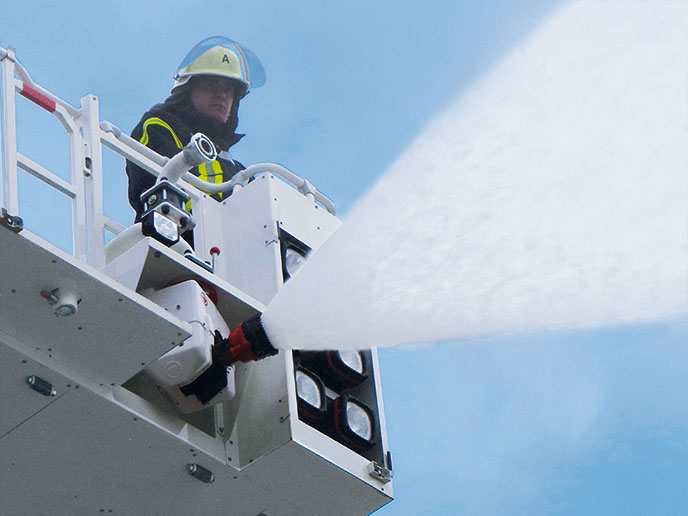

2) Ramię gaśnicze

Zintegrowane z wysięgnikiem teleskopowym suchy pion oraz możliwość sterowania monitorem za poziomu pilota zdalnego sterowania pozwala na gaszenie pożarów z dużych wysokości bez konieczności zabierania osób do kosza. Monitor jest również przeznaczony do gaszenia pożarów za pomocą piany, z innymi możliwościami podłączenia.

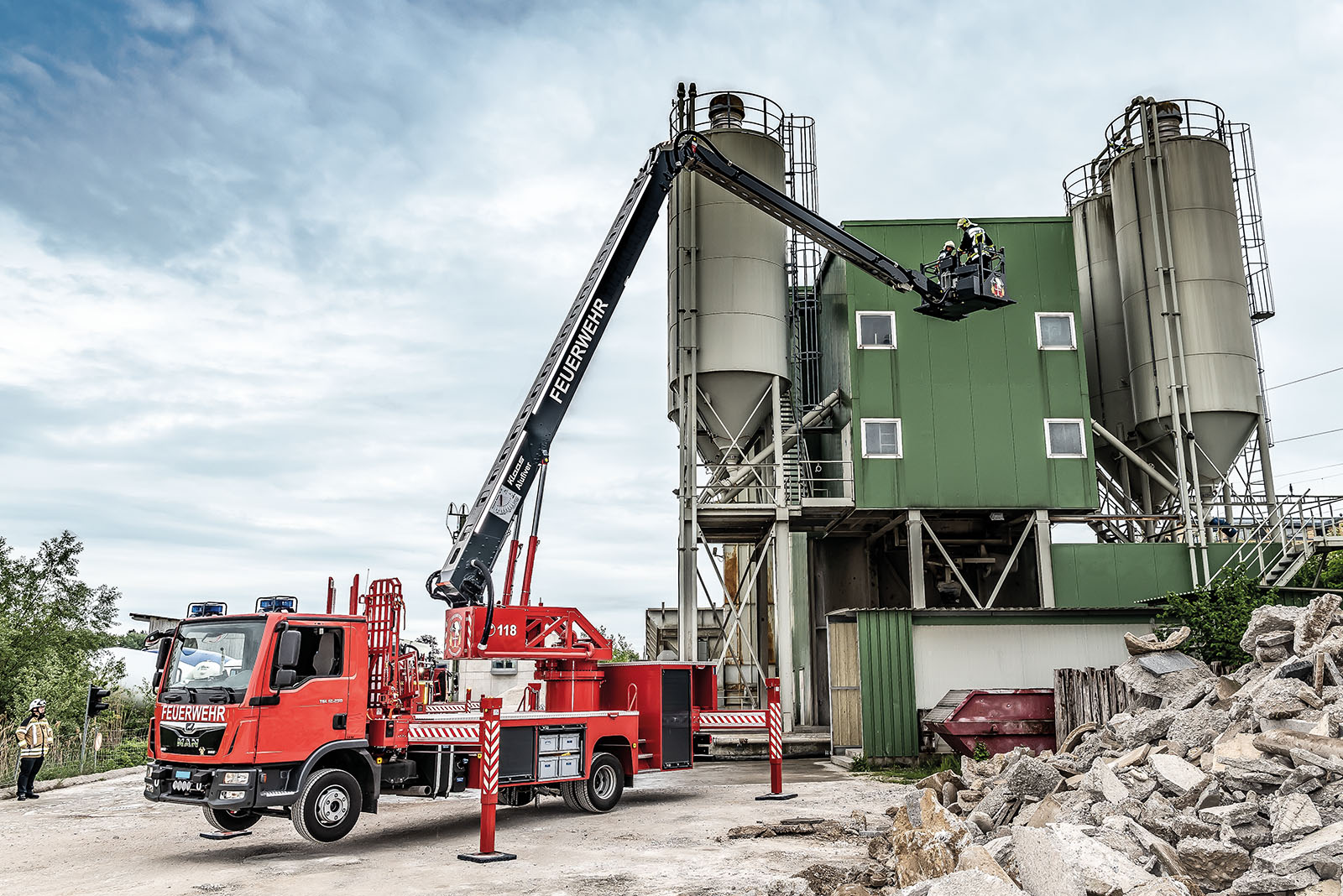

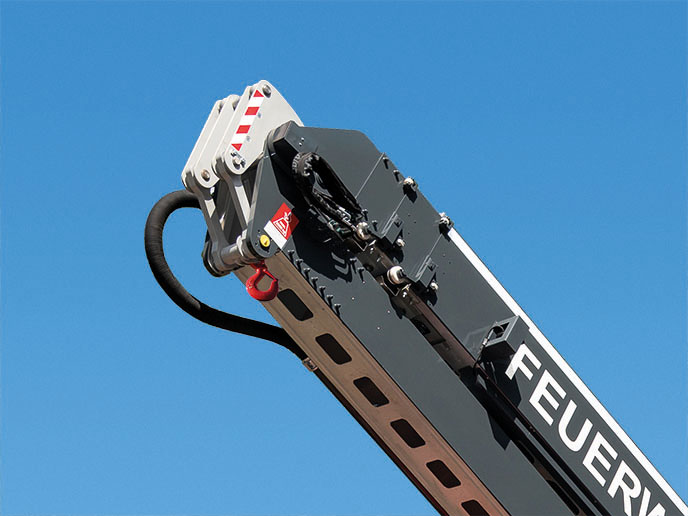

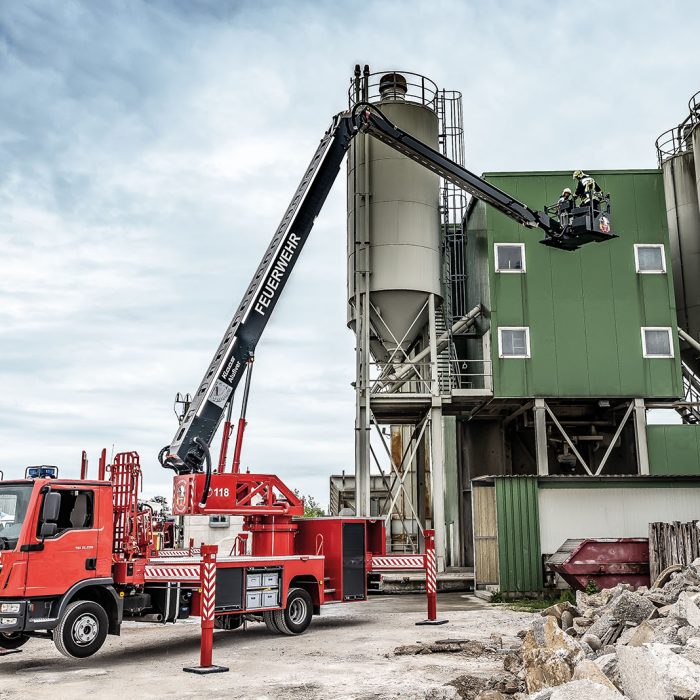

3) Funkcja dźwigu

Funkcja żurawia AluFiver wynika z rodowodu marki Klaas w budowaniu żurawi.

Na hakach dźwigu przymocowanych do wierzchołka wysięgnika można bezpiecznie podnieść ładunek do 2.000 kg.

Funkcja dźwigu została specjalnie dostosowana do różnorodnych warunków panujących na akcjach pożarniczych, tak aby umożliwić szybkie i nieskomplikowane działanie.

W trakcie wykonywania operator otrzymuje pełną gamę aktualnych informacji sytuacyjnych takich jak stopień obciążenia masztu, czy aktualnego ciśnienia na podporach.

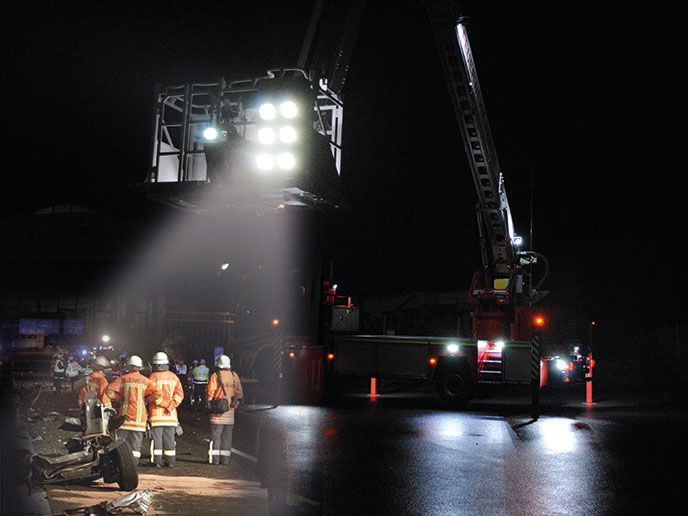

4) Maszt oświetleniowy

Punktowe oświetlenie różnych miejsc pracy można szybko osiągnąć bez potrzeby rozkładania kabli.

Sześć reflektorów LED-owych (24 V), zintegrowanych z podestem roboczym, można sterować z poziomu pilota.

W razie potrzeby można zainstalować dodatkowe źródła światła zasilane napięciem 230 V (AC) lub 24 V (DC) przy pomocy uchwytów wielofunkcyjnych

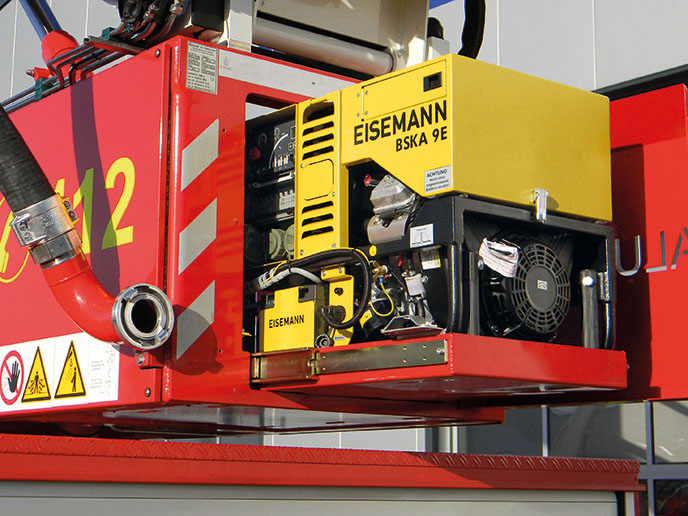

5) Zasilanie

Prąd do zasilania kosza wytwarzany jest przez 230-woltowy generator prądu.

Kosz wyposażony jest w dwa gniazda typu schuko umożliwiający tym samym łatwe podłączanie urządzeń zasilanych prądem elektrycznym.

Dodatkowo podnośnikowy podest roboczy AluFiver wyposażony jest w system głośnomówiący

Informacje techniczne



Maks. wysokość 32,0 m
Masa całkowita pojazdu ≤14
Maks. wysokość ratownicza 30,00 m
Min. szer. rozstawu podpór 2,37 m
Maks. szer. rozstawu podpór 5,24 m
Max. wydajność autopompy 2 000 l/min.
Zasięg rzutu 50,00 m
Maks. wysokość haka 18,00 m
Maks. wysięg  (300 kg) 18,00 m
Maks. wysięg  (200 kg) 20,00 m
Maks. wysięg  (100 kg) 22,00 m
DIN generator 5,00 kVA
Wymiary pojazdu (dł x szer. x wys.) 9,50 x 2,49 x 3,50
  • Wyciągarka teleskopująca
    • szybka praca teleskopująca lub składania pod ciężarem dzięki opatentowanej przez Klaas technologii linowej tego procesu
    • zintegrowany system elektronicznego pomiaru stopnia rozwinięcia lin masztu kalkuluje maks. i wyświetla operatorowi maksymalny ciężar możliwy do podniesienia w danym stopniu rozłożenia
    • niska masa własna lin zwiększa zasięg i udźwig konstrukcji masztu i wierzchołka masztu
    • nisko nakładowo eksploatacja or łatwo widoczne elementy lin zapewniają możliwość ciągłego monitoringu ich stanu eksploatacyjnego
  • Zabezpieczenie przewodów elektrycznych i hydraulicznych
    • zabezpieczenie ruchomych przewodów elektrycznych i hydraulicznych w maszcie za pomocą specjalnej prowadnicy kablowej
    • brak przewodów i bębnów na maszcie
    • hydraulika elementów ramy i podpór dźwigu wykonana z trwałej stali galwanizowanej czyniąc ten układ trwałym i nie wymagającym wymiany węży hydraulicznych
  • Podwójne siłowniki wypadowe masztu
    • większa stabilność, bezpieczeństwo ograniczone działanie sił skręcających dzięki dwóm siłownikom wypadowym masztu
  • Koncepcja napędu – oddzielny silnik diesel
    • oddzielny mocny i wysoko sprawny silnik diesla marki Yanmar do napędu dźwigu
    • niskie zużycie paliwa obniża koszty eksploatacji i redukuje negatywny emisji na środowisko
    • silnik samochodu ciężarowego nie jest poddany pracy obciążeniowej w trakcie eksploatacji dźwigu
    • elektroniczny system monitoringu poziomu paliwa żurawia wyświetlany na zdalnym pilocie sterowania
  • Podwójne siłowniki i jednolity przegub elementu wierzchołka
    • zwiększony udźwig na zintegrowanych przedłużeniach przegubu wierzchołka dzięki zastosowaniu nowej jednolitej frezowanej konstrukcji tego elementu
    • czujnika ciśnienia w siłownikach wierzchołka zapewnia optymalne podnoszenie ciężarowych niezależnie of kątu wierzchołka względem masztu
    • podwójny siłowniki dla zwiększonej stabilności i bezpieczeństwa oraz ochrony przed działaniem niepożądanych sił bocznych
  • Zdalny pilot sterowania
    • funkcja pamięci pozycji zapamiętuje lokalizację dwóch punktów np. umiejscowienie miejsca załadunku materiału i umiejscowienie miejsca rozładunku materiału po których żuraw się porusza
    • możliwość poruszania masztu z niezwykłą precyzją
    • wyświetlanie kluczowych danych statusu operacyjnego dźwigu
    • zasilanie pilota z standardowych baterii typu AA lub poprzez podłączenie kablowe
  • Automatyczny system poziomowania
    • rozstawienie dźwigu do pracy jest szybkie i łatwe dzięki automatycznemu systemowi poziomowania w pełni operowanemu z poziomu zdalnie sterowanego pilota
    • niezależna praca podpór nie ogranicza operatora przy ich ustawianiu
    • automatyczna system poziomowania siłowników podpór umożliwia szybkie uzyskanie poziomu nawet na nierównych podłożach
    • system ciągłego monitorowania ciśnienia w siłownikach podpór umożliwia ciągłą i niezawodną kontrolę stabilności pracy dźwigu w całym zakresie jego pracy oraz reaguje na zmieniające się warunki zewnętrzne

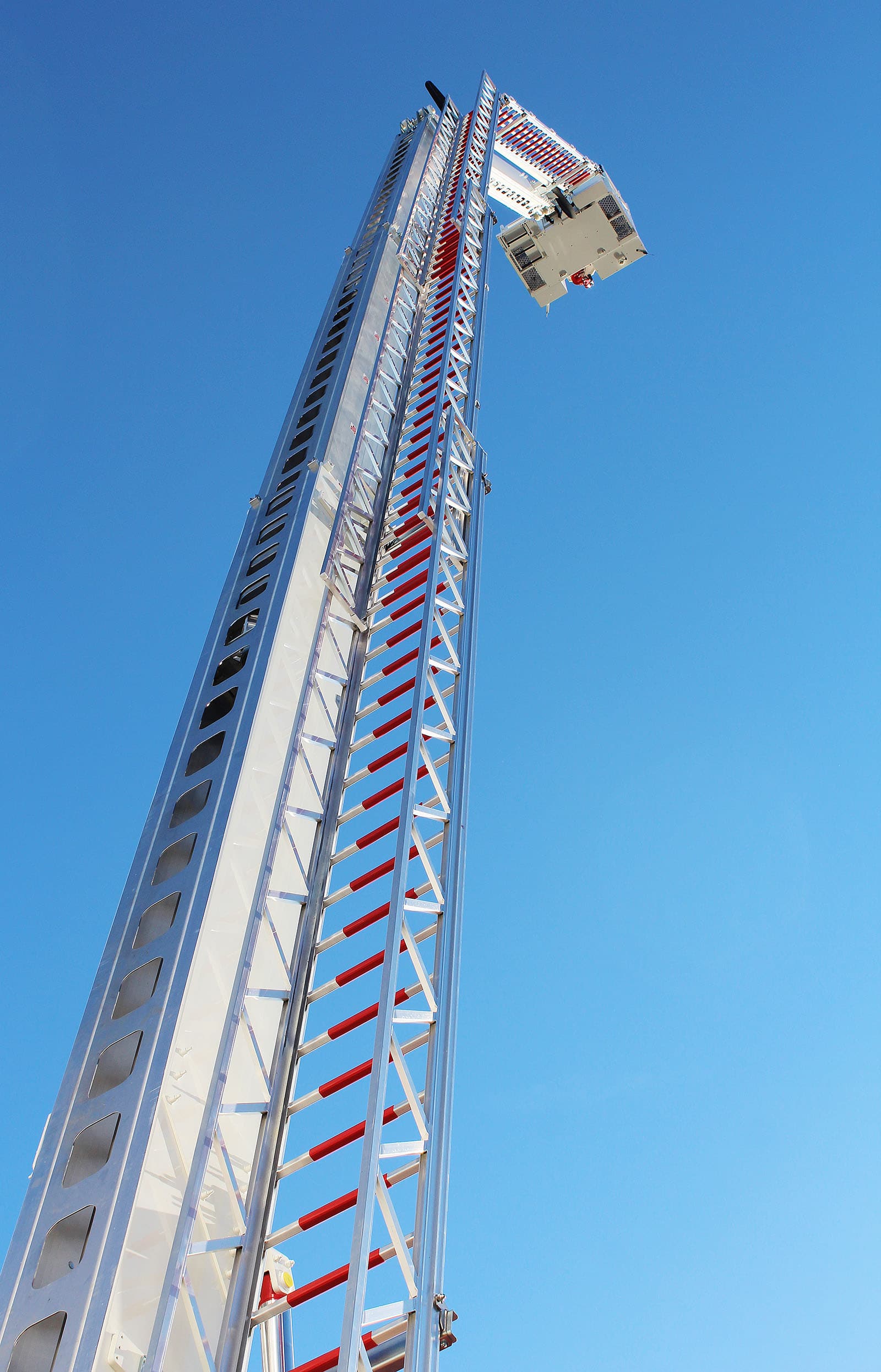

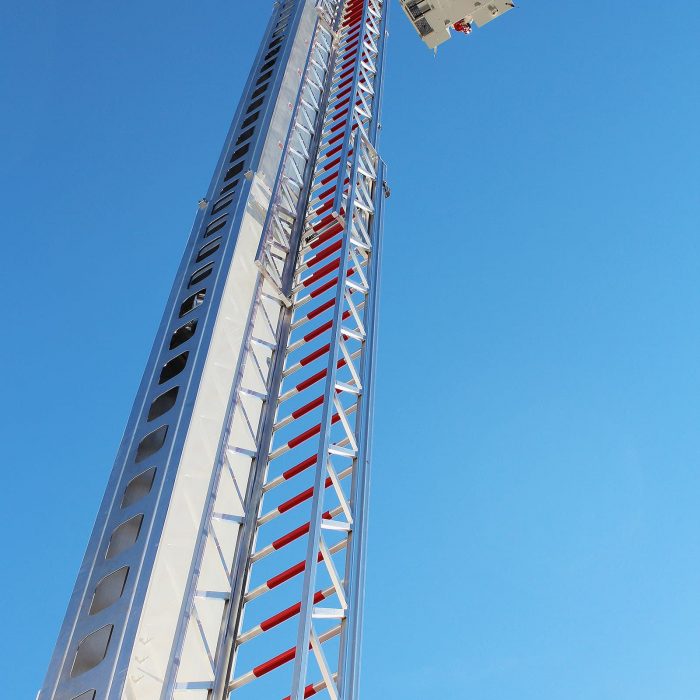

  • System masztowy Klaas TSR
    • ekstremalnie wytrzymały i odporny na warunki atmosferyczny specjalny stop aluminium zapewnia maksymalnie niską wagę masztu
    • brak utraty wytrzymałości profilu ze względu na zastosowaniu technologi zgrzewania tarciowego z przemieszaniem ang. FSW – Friction Stir Welding, dzięki czemu łączenia profili TSR wykazuję takie same parametry jak jednolity materiał, z którego są stworzone
    • typowy wzór wycięć na maszcie zapewnia obniżenie wrażliwości na podmuchy wiatru, mniejszą wagę netto masztu i zwiększoną odporność na wgniecenia
  • Dźwigi system kontroli
    • ultra nowoczesny system kontroli podnośnika koszowego poprzez programowalny sterownik logiczny ang. programmable logic controler
    • nowoczesny magistrala komunikacyjna typu CAN BUS zapewnia możliwość niezwykle precyzyjnej pracy dźwigu
    • funkcja łagodnego start i zatrzymania dba o pracę bez efektu „kołysania”
    • sterowania z zdalnego bezprzewodowego pilota sterowania z ciekłokrystalicznym wyświetlaczem LCD (sterowania również możliwe poprzez podłączenie zdalnego pilota sterowania za pomocą kabla z magistralą dźwigu np. w sytuacji zakłóceń fal radiowych
  • Zabudowa dźwigu
    • zabudowa dźwigu posiada system przestrzennych zamykanych schowków
    • schowki umożliwiają bezpieczne przechowywania narzędzi i akcesoriów dźwigu
    • zabudowa wysokiej jakości wykonana z rychlowanej blachy aluminiowej zapewnia atrakcyjny wizualnie wygląd dźwigu

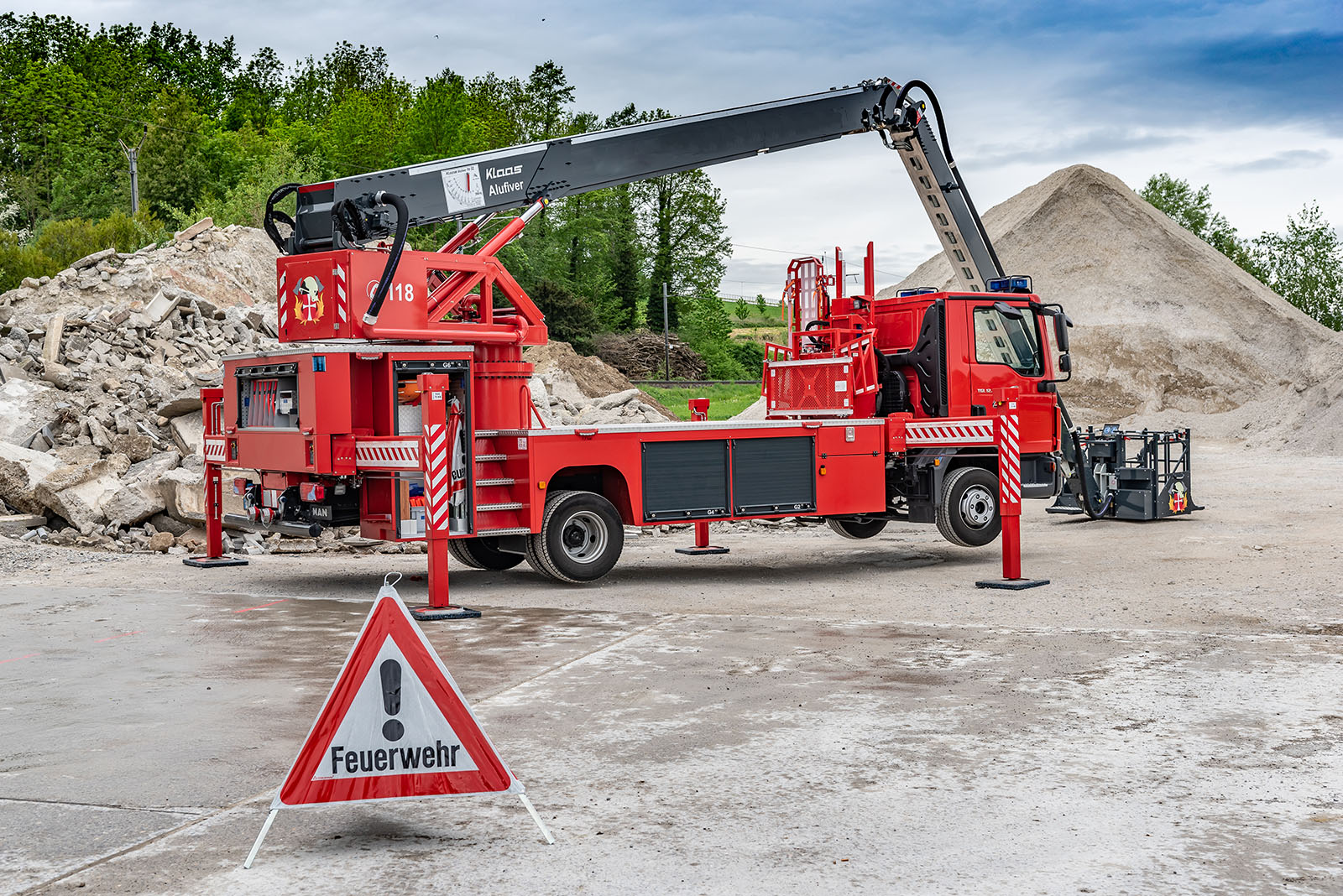

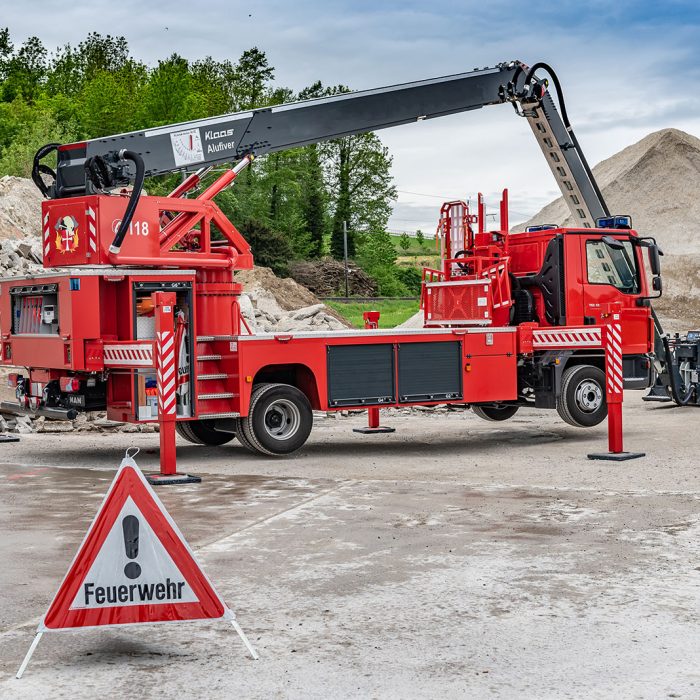

  • System ustawiania na podporach w układzie H
    • w pełni hydrauliczne niezależnie wysuwane podpory w układzie H w połączeniu z system ciągłego monitorowania ciśnienia w siłownikach podpór umożliwia ciągłą i niezawodną kontrolę stabilności pracy dźwigu w całym zakresie jego pracy
    • bezstopniowa i niezależna praca podpór nie ogranicza operatora przy ich rozstawianiu
    • podpory w kształcie litery „L” zapewniają najlepsze z możliwych bezpieczeństwo przed wywróceniem
    • długie cylindry hydrauliczne pozwalają na pracę bez podkładek

Zakres pracy

[pdf-embedder url="https://www.lift-polska.pl/wp-content/uploads/2020/04/18_06_Alufiver_RZ-DE_PL3.pdf" width="100%"]Pobierz katalog

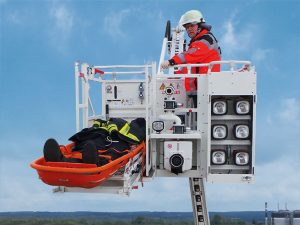

Podnośnikowy podest ratowniczy

Samopoziomujący się podnośnikowy podest ratowniczy przeznaczony na maks. 3 osoby wykonany jest ze specjalnego stopu aluminium, a po ustawieniu samochodu na podporach może transportować ratowników bezpośrednio z poziomu podium pojazdu dodatkowo może on być obracany poziomo w obu kierunkach o 25°. Nawet w przypadku w pełni obciążonego kosza o wadze 300 kg, podnoszona platforma ratownicza osiąga wysokość 30 m i wysięg 18 m. System automatycznego montażu demontażu kosza umożliwia prostą i bezpieczną procedurę zwłaszcza w sytuacjach stresowych. Kosz jest wyposażony w kilka reflektorów LED 24 V, co oznacza, że praca z kosza może być bezpiecznie wykonywana nawet w niekorzystnych warunkach oświetleniowych. Za pomocą podwójnego sterowania można obsługiwać podest zarówno z odległości do 100 m, jak i z samego podestu. Stan obciążenie kosza jest stale monitorowany przez układ czujników i wyświetlany operatorowi.

Ramię gaśnicze

Zintegrowane z wysięgnikiem teleskopowym suchy pion oraz możliwość sterowania monitorem za poziomu pilota zdalnego sterowania pozwala na gaszenie pożarów z dużych wysokości bez konieczności zabierania osób do kosza. Monitor jest również przeznaczony do gaszenia pożarów za pomocą piany, z innymi możliwościami podłączenia.

Funkcja dźwigu

Funkcja żurawia AluFiver wynika z rodowodu marki Klaas w budowaniu żurawi. Na hakach dźwigu przymocowanych do wierzchołka wysięgnika można bezpiecznie podnieść ładunek do 2.000 kg. Funkcja dźwigu została specjalnie dostosowana do różnorodnych warunków panujących na akcjach pożarniczych, tak aby umożliwić szybkie i nieskomplikowane działanie. W trakcie wykonywania operator otrzymuje pełną gamę aktualnych informacji sytuacyjnych takich jak stopień obciążenia masztu, czy aktualnego ciśnienia na podporach.

Maszt oświetleniowy

Punktowe oświetlenie różnych miejsc pracy można szybko osiągnąć bez potrzeby rozkładania kabli. Sześć reflektorów LED-owych (24 V), zintegrowanych z podestem roboczym, można sterować z poziomu pilota. W razie potrzeby można zainstalować dodatkowe źródła światła zasilane napięciem 230 V (AC) lub 24 V (DC) przy pomocy uchwytów wielofunkcyjnych

Zasilanie

Prąd do zasilania kosza wytwarzany jest przez 230-woltowy generator prądu. Kosz wyposażony jest w dwa gniazda typu schuko umożliwiający tym samym łatwe podłączanie urządzeń zasilanych prądem elektrycznym. Dodatkowo podnośnikowy podest roboczy AluFiver wyposażony jest w system głośnomówiący

Inne z tej samej kategorii

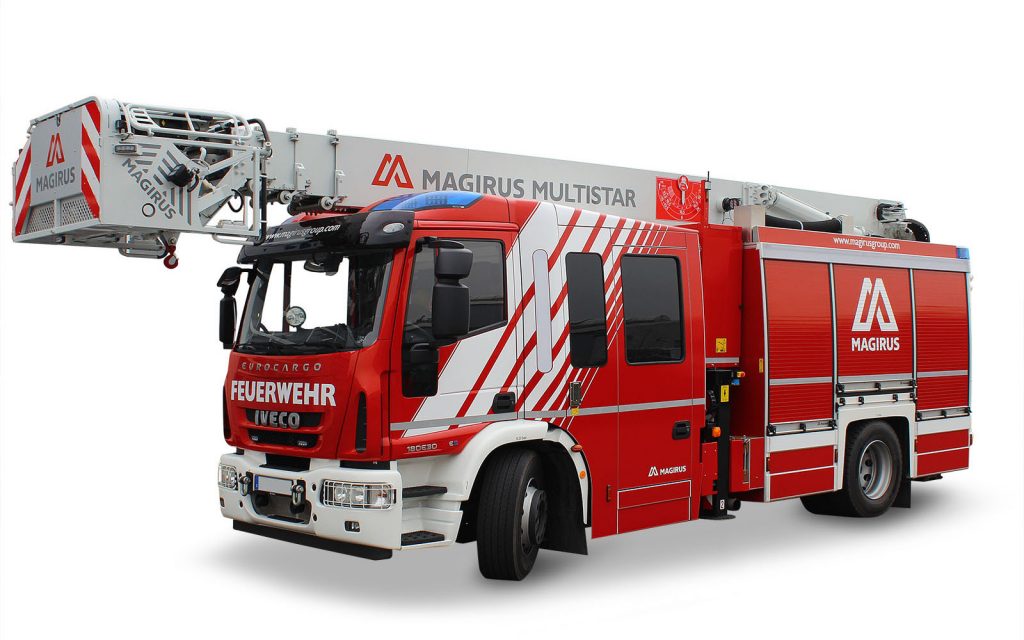

Magirus MULTISTAR 2
