Opis produktu
Opis produktu
Opis produktu
Model dźwigu na przyczepie K23-33 RS City ze swoją maksymalną wysokością haka na poziomie 33 m jest najczęściej wybieranym dźwigiem na przyczepie marki Klaas. Z wysięgiem do 23 m od wieńca masztu pod obciążeniem ładunkowym 250 kg jest on w stanie poradzić z większością najczęściej spotykanych operacji transportowych. Dodatkowo opcjonalna funkcja podestu roboczego dla tego modelu pozwala w krótkim czasie i bez konieczności używania narzędzi przekształcić go w pełni funkcyjny podnośnik hydrauliczny. Podest roboczy wyposażony w standardzie w gniazdo elektryczne 230 V umożliwia załodze możliwość wykonywania szeregu prac w sposób bezpieczny i według wytycznych norm europejskich dla transportu osób w hydraulicznych podnośnikach koszowych. Sterowany z zdalnego pilota hydrauliczny układ samojezdny przyczepy pozwala wmanewrować ją w najbardziej ciasną przestrzenie z najwyższą precyzją kontroli. Dodatkowo chowany dyszel pozwala skrócić długość całkowitą przyczepy do 7 m tak tym samym pozostawiając operatorowi więcej opcji rozstawienia zestawu.
Informacje techniczne
Informacje techniczne
| Maks. udźwig (stand./opcja) | 1 500 / – kg |
| Maks. wysokość haka | 32,8 m |
| Masa własna przyczepy | ≤3,5 t |
| Maks. dł. wysunięcia masztu | 34,10 m |
| Min. szer. rozstawu podpór | 2,85 m |
| Min. szer. rozstawu podpór (podest roboczy) | 3,60 m |
| Maks. szer. rozstawu podpór | 5,02 m |
| Maks. siła uciągu wyciągarki | 1,500 kg |
| Dł. wierzchołka bez wysunięcia (1,500 kg) | 4,97 m |
| Dł. wierzchołka z 1 wysunięciem (800 kg) | 8,26 m |
| Dł. wierzchołka z 2 wysunięciem (500 kg) | 10,39 m |
| Dł. wierzchołka z 3 wysunięciem (250 kg) | 12,31 m |
| Wymiary przyczepy | 9,24 x 2,28 x 2,48 m |
| Min. uciąg haka holowniczego | 3,50 t |
Wyposażenie podstawowe
-
Wyciągarka teleskopująca- szybka praca teleskopująca lub składania pod ciężarem dzięki opatentowanej przez Klaas technologii linowej tego procesu
- zintegrowany system elektronicznego pomiaru stopnia rozwinięcia lin masztu kalkuluje maks. i wyświetla operatorowi maksymalny ciężar możliwy do podniesienia w danym stopniu rozłożenia
- niska masa własna lin zwiększa zasięg i udźwig konstrukcji masztu i wierzchołka masztu
- nisko nakładowo eksploatacja or łatwo widoczne elementy lin zapewniają możliwość ciągłego monitoringu ich stanu eksploatacyjnego
-
Podwójne siłowniki wypadowe masztu- większa stabilność, bezpieczeństwo ograniczone działanie sił skręcających dzięki dwóm siłownikom wypadowym masztu
-
Podwójne siłowniki i jednolity przegub elementu wierzchołka- zwiększony udźwig na zintegrowanych przedłużeniach przegubu wierzchołka dzięki zastosowaniu nowej jednolitej frezowanej konstrukcji tego elementu
- czujnika ciśnienia w siłownikach wierzchołka zapewnia optymalne podnoszenie ciężarowych niezależnie of kątu wierzchołka względem masztu
- podwójny siłowniki dla zwiększonej stabilności i bezpieczeństwa oraz ochrony przed działaniem niepożądanych sił bocznych
-
Zdalny pilot sterowania- funkcja pamięci pozycji zapamiętuje lokalizację dwóch punktów np. umiejscowienie miejsca załadunku materiału i umiejscowienie miejsca rozładunku materiału po których żuraw się porusza
- możliwość poruszania masztu z niezwykłą precyzją
- wyświetlanie kluczowych danych statusu operacyjnego dźwigu
- zasilanie pilota z standardowych baterii typu AA lub poprzez podłączenie kablowe
-
Automatyczny system poziomowania- rozstawienie dźwigu do pracy jest szybkie i łatwe dzięki automatycznemu systemowi poziomowania w pełni operowanemu z poziomu zdalnie sterowanego pilota
- niezależna praca podpór nie ogranicza operatora przy ich ustawianiu
- automatyczna system poziomowania siłowników podpór umożliwia szybkie uzyskanie poziomu nawet na nierównych podłożach
- system ciągłego monitorowania ciśnienia w siłownikach podpór umożliwia ciągłą i niezawodną kontrolę stabilności pracy dźwigu w całym zakresie jego pracy oraz reaguje na zmieniające się warunki zewnętrzne
-
Nieograniczona możliwość obrotu masztu- wieniec obrotowy masztu może obracać się bez ograniczeń 360°
-
System masztowy Klaas TSR- ekstremalnie wytrzymały i odporny na warunki atmosferyczny specjalny stop aluminium zapewnia maksymalnie niską wagę masztu
- brak utraty wytrzymałości profilu ze względu na zastosowaniu technologi zgrzewania tarciowego z przemieszaniem ang. FSW – Friction Stir Welding, dzięki czemu łączenia profili TSR wykazuję takie same parametry jak jednolity materiał, z którego są stworzone
- typowy wzór wycięć na maszcie zapewnia obniżenie wrażliwości na podmuchy wiatru, mniejszą wagę netto masztu i zwiększoną odporność na wgniecenia
-
Dźwigi system kontroli- ultra nowoczesny system kontroli podnośnika koszowego poprzez programowalny sterownik logiczny ang. programmable logic controler
- nowoczesny magistrala komunikacyjna typu CAN BUS zapewnia możliwość niezwykle precyzyjnej pracy dźwigu
- funkcja łagodnego start i zatrzymania dba o pracę bez efektu „kołysania”
- sterowania z zdalnego bezprzewodowego pilota sterowania z ciekłokrystalicznym wyświetlaczem LCD (sterowania również możliwe poprzez podłączenie zdalnego pilota sterowania za pomocą kabla z magistralą dźwigu np. w sytuacji zakłóceń fal radiowych
-
System ustawiania na podporach w układzie H- w pełni hydrauliczne niezależnie wysuwane podpory w układzie H w połączeniu z system ciągłego monitorowania ciśnienia w siłownikach podpór umożliwia ciągłą i niezawodną kontrolę stabilności pracy dźwigu w całym zakresie jego pracy
- bezstopniowa i niezależna praca podpór nie ogranicza operatora przy ich rozstawianiu
- podpory w kształcie litery „L” zapewniają najlepsze z możliwych bezpieczeństwo przed wywróceniem
- długie cylindry hydrauliczne pozwalają na pracę bez podkładek
-
Zabudowa dźwigu- zabudowa dźwigu posiada system przestrzennych zamykanych schowków
- schowki umożliwiają bezpieczne przechowywania narzędzi i akcesoriów dźwigu
- zabudowa wysokiej jakości wykonana z rychlowanej blachy aluminiowej zapewnia atrakcyjny wizualnie wygląd dźwigu
-
Koncepcja napędu- mocny i wysoko sprawny silnik diesla marki Yanmar do napędu dźwigu
- niskie zużycie paliwa obniża koszty eksploatacji i redukuje negatywny emisji na środowisko
- elektroniczny system monitoringu poziomu paliwa żurawia wyświetlany na zdalnym pilocie sterowania
-
Chowany dyszel przyczepy- poprzez możliwość wsunięcia dyszla przyczepy skraca się długość całkowita przyczepy z 9,25 m do 7,00 m co pozwala na łatwiejsze jej rozstawienie w przestrzeniach o ograniczonej powierzchni
-
Układ samojezdny- hydrauliczny mechanizm samojezdny umożliwiający sterowania żurawiem z poziomu zdalnego pilota
- modele z podwójną osią posiadają podnoszoną jedną oś celem zmniejszenia sił tarcia i zwiększenia zwrotności
- układ umożliwia łatwe manewrowanie przyczepą w ciasnych, nierównych w tym również stromych przestrzeniach
Wyposażenie opcjonalne
-
Napęd hybrydowy- możliwość wyboru źródła napędu dźwigu przez ekonomiczny silnik diesla lub równie ekonomiczny a w dodatku przyjazny dla środowiska i cichy silnik elektryczny 400V
- montaż i demontaż silnika elektrycznego nie wymaga posiadania narzędzi.
-
System mocowania akcesoriów- akcesoria są bezpiecznie składowane i łatwo dostępne
- brak konieczności czasochłonnego i uciążliwego mocowania
- dedykowane i producenckie rozwiązania gwarantują zachowanie bezpieczeństwa w trakcie transportowania
- możliwość wyboru niezbędnego dedykowanego pod dany typ akcesoria mocowania
-
Funkcja podestu roboczego- żuraw może być w mniej niż 5 min. przekształcony w pełni funkcjonalny podest roboczy
- gniazdo 230 V zapewnia prąd dla elektronarzędzi
- funkcja obrotu podestu roboczego w lewo lub prawo o 45° w obie strony
-
Hak do montażu stolarki okiennej i fasad szklanych- połączenie na „sztywno” zapewnia możliwość precyzyjnego przetransportowanie stolarki okiennej lub fasad szklanych do przestrzeni zabudowanych i trudno dostępnych bez ryzyka ich uszkodzenia
- opcja przeznaczona wyłącznie do pracy z przyssawkami do szkła
Zakres pracy
Zakres pracy
| Udźwig | Wysięg | Wysokość |
|---|---|---|
| 1 500 kg | 4,50 m | 22,00 m |
| 1 000 kg | 8,50 m | 20,50 m |
| 800 kg | 9,50 m | 24,50 m |
| 500 kg | 14,00 m | 21,50 m |
| 350 kg | 17,00 m | 23,00 m |
| 250 kg | 23,00 m | 19,00 m |

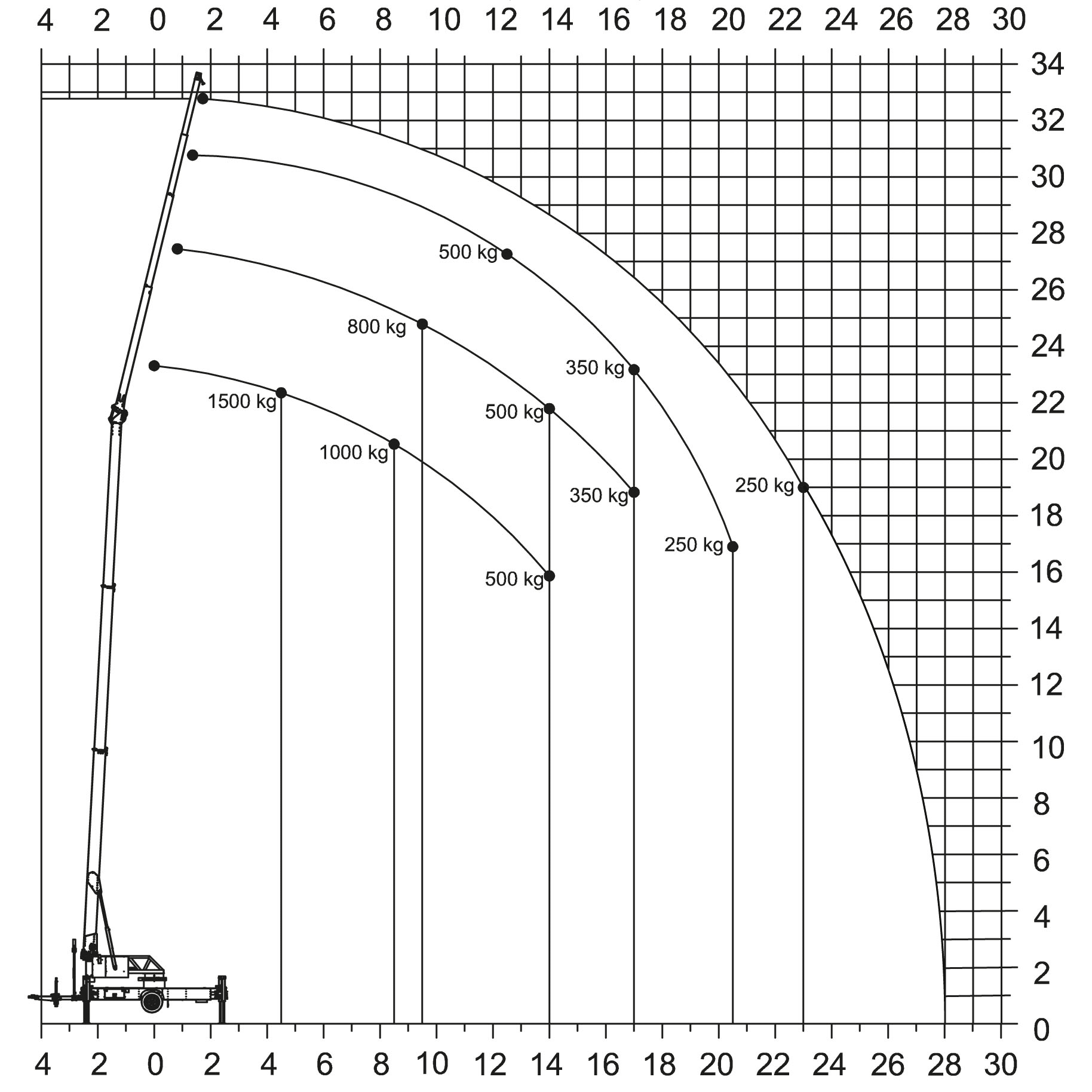

Diagramy

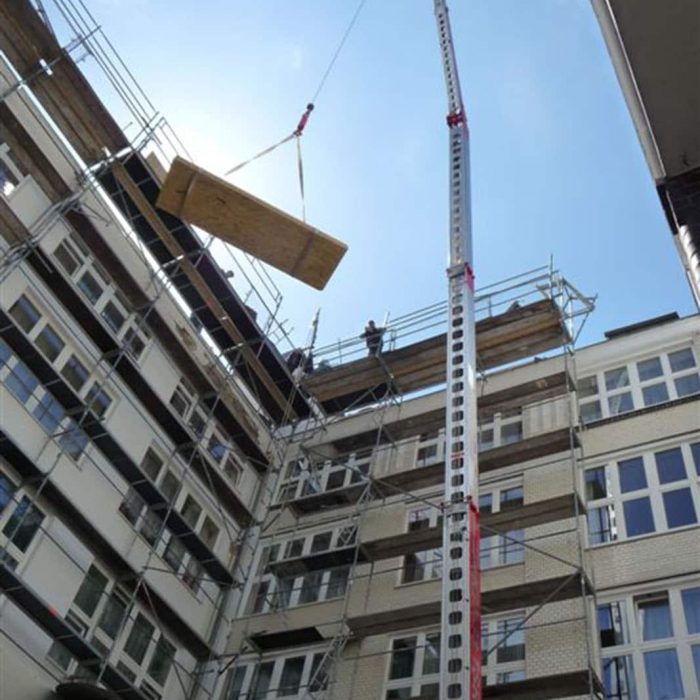

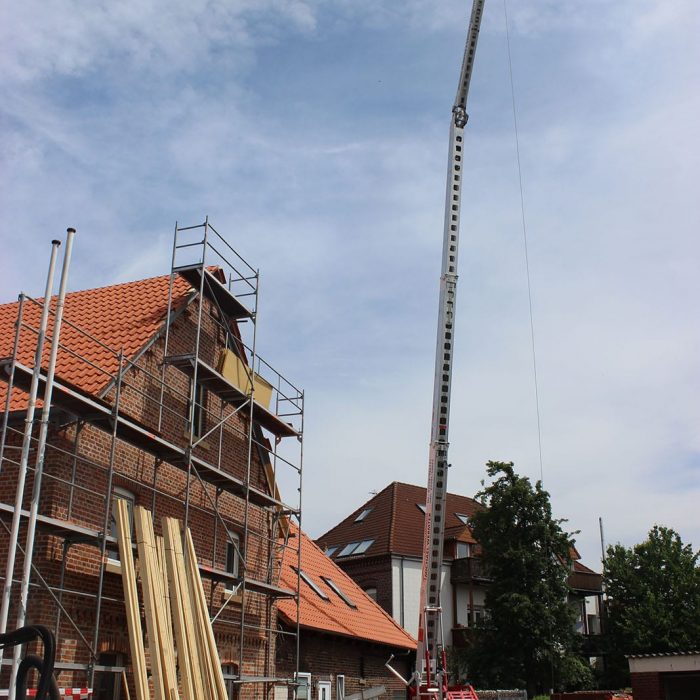

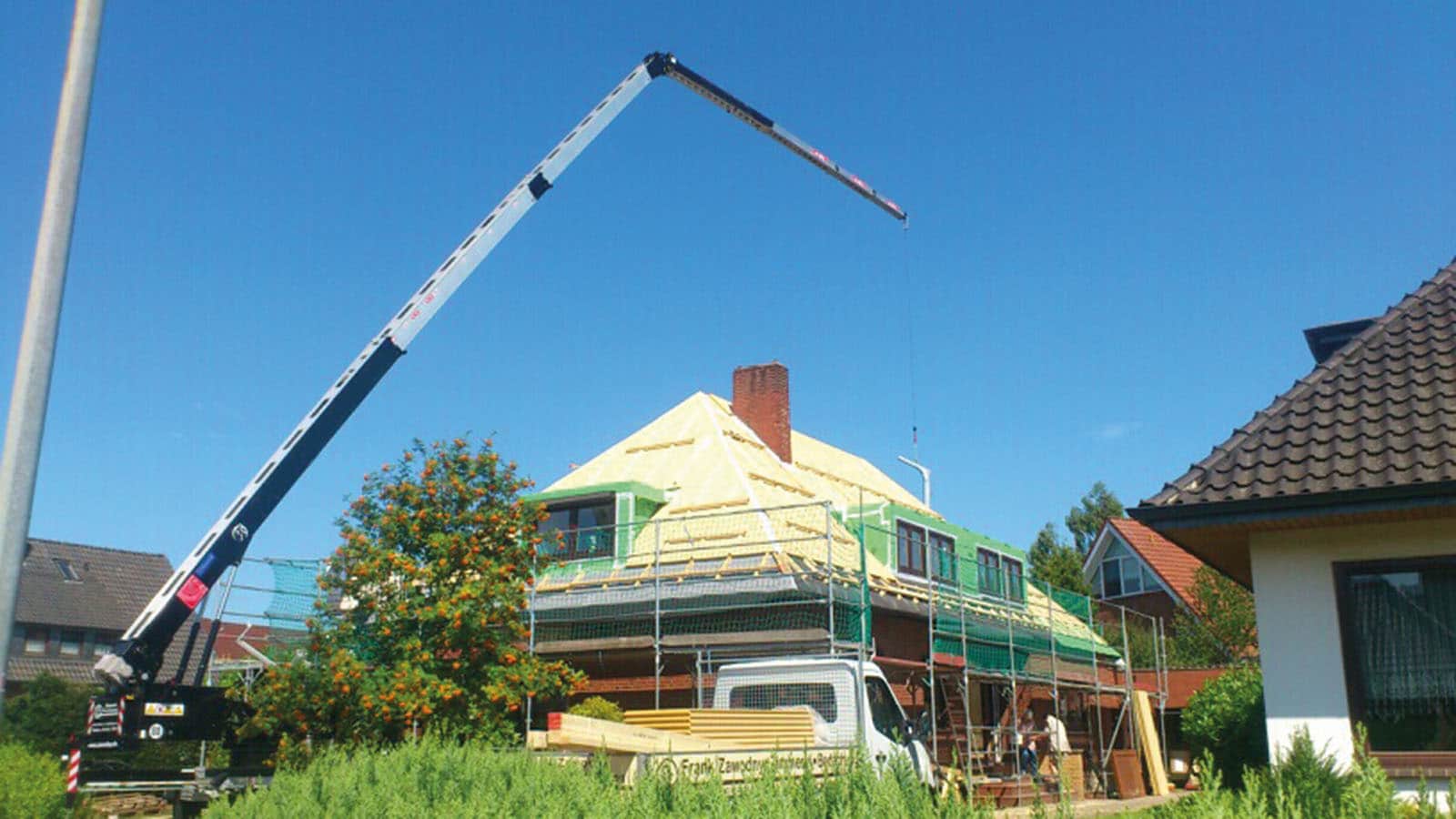

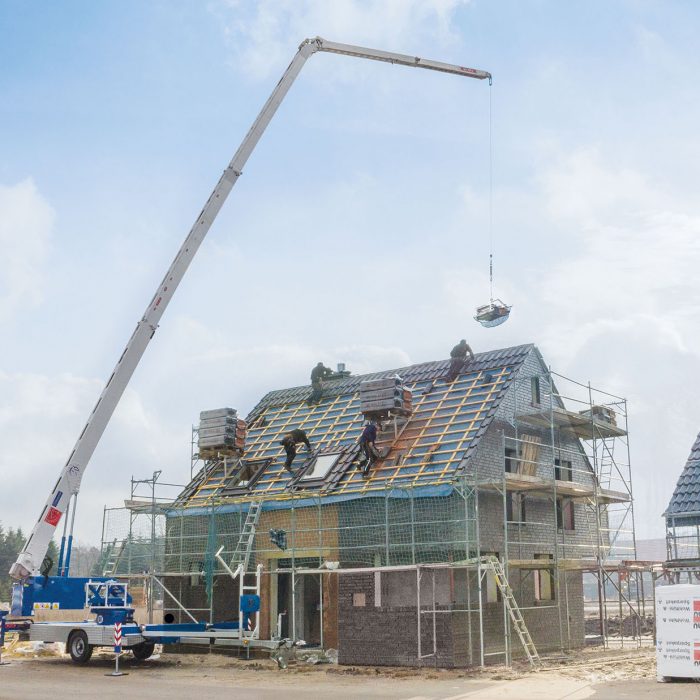

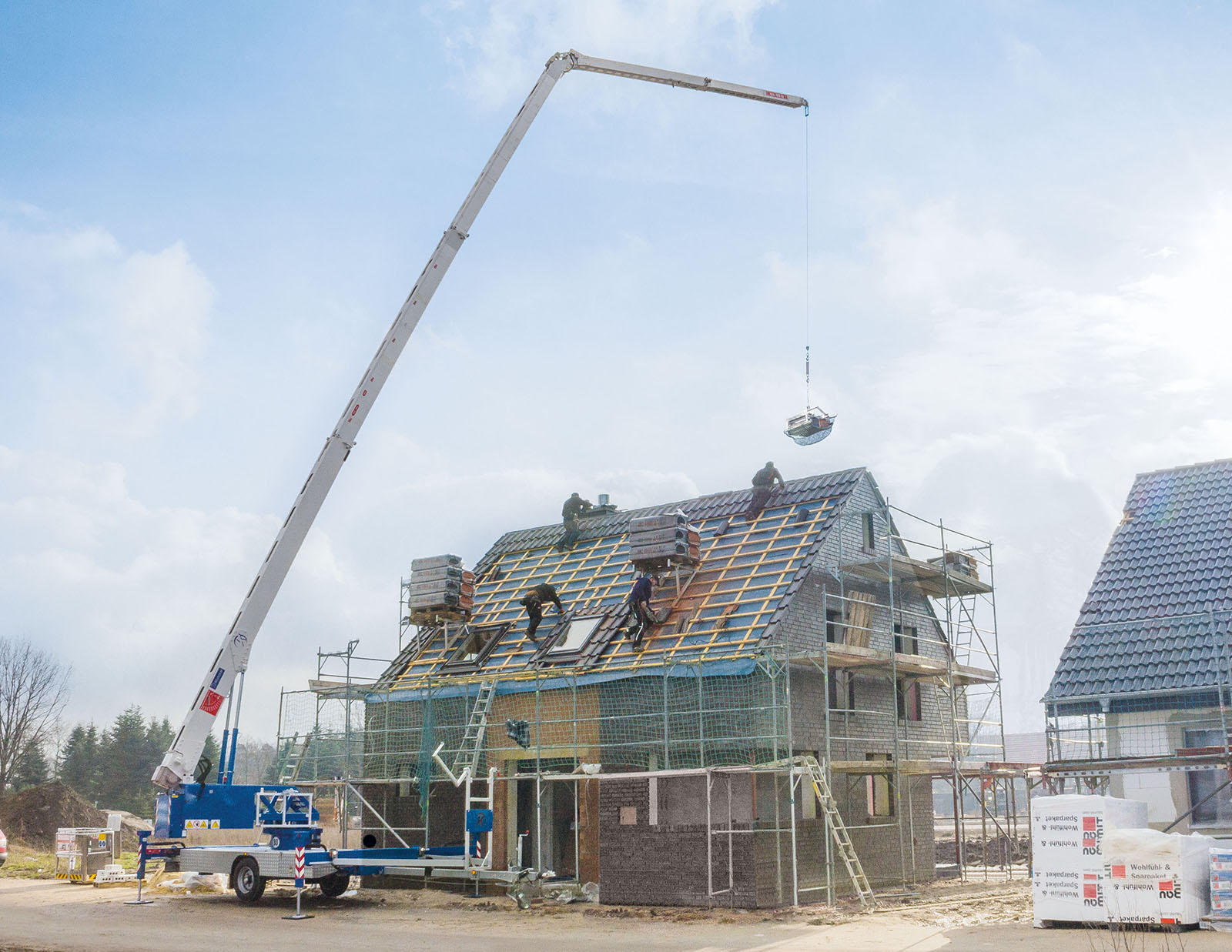

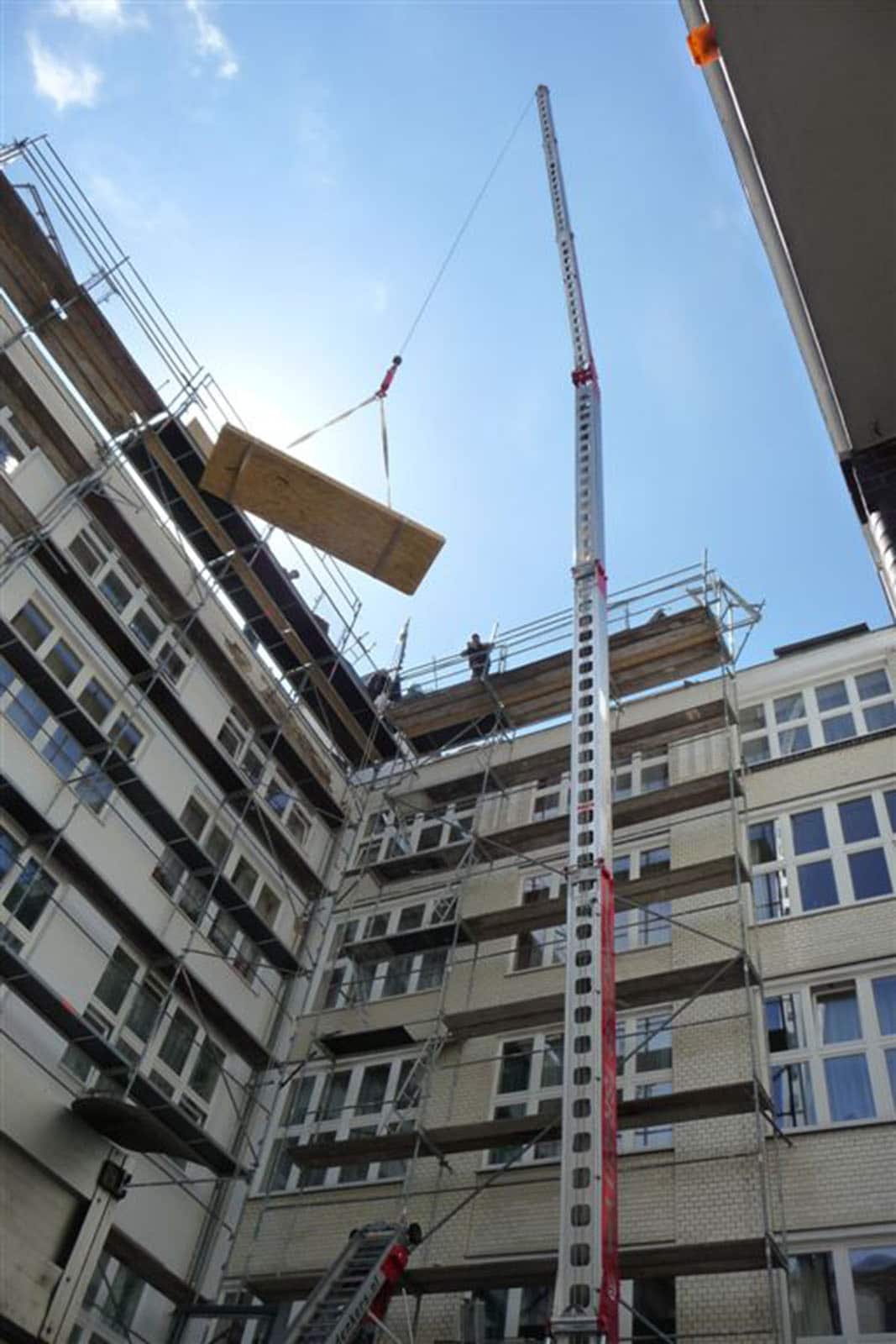

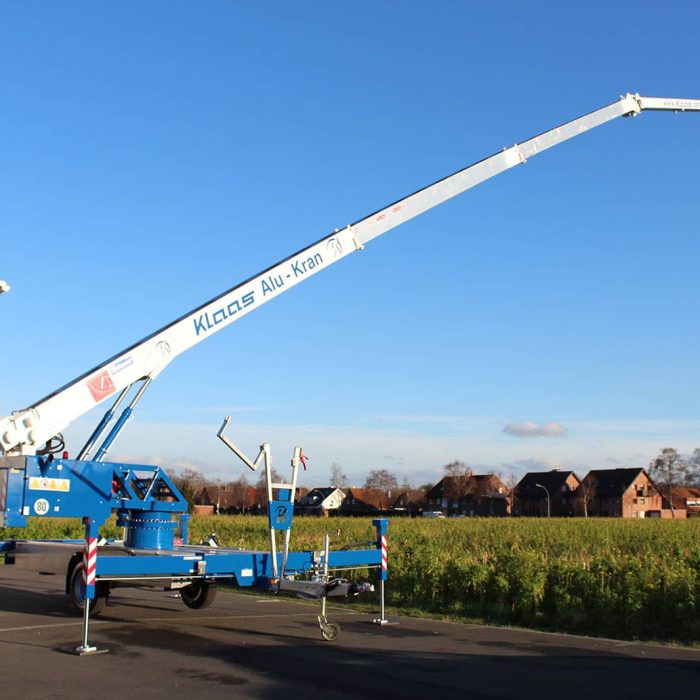

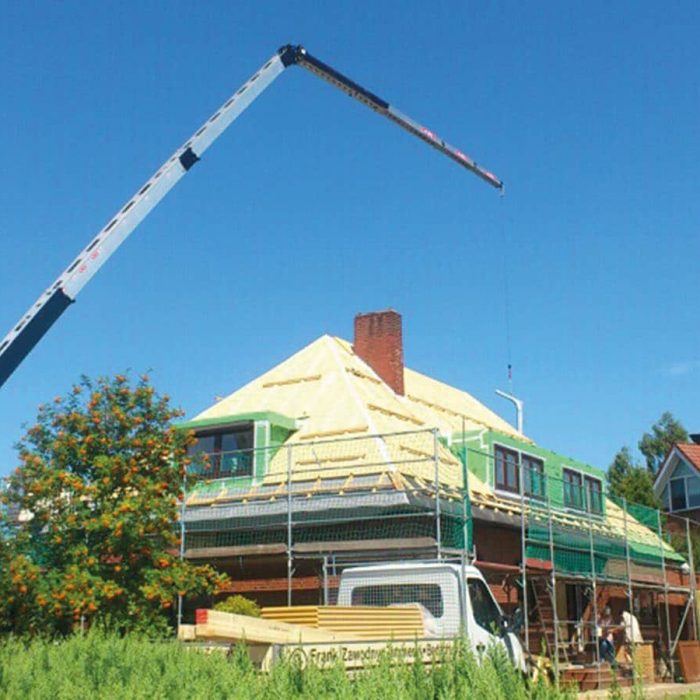

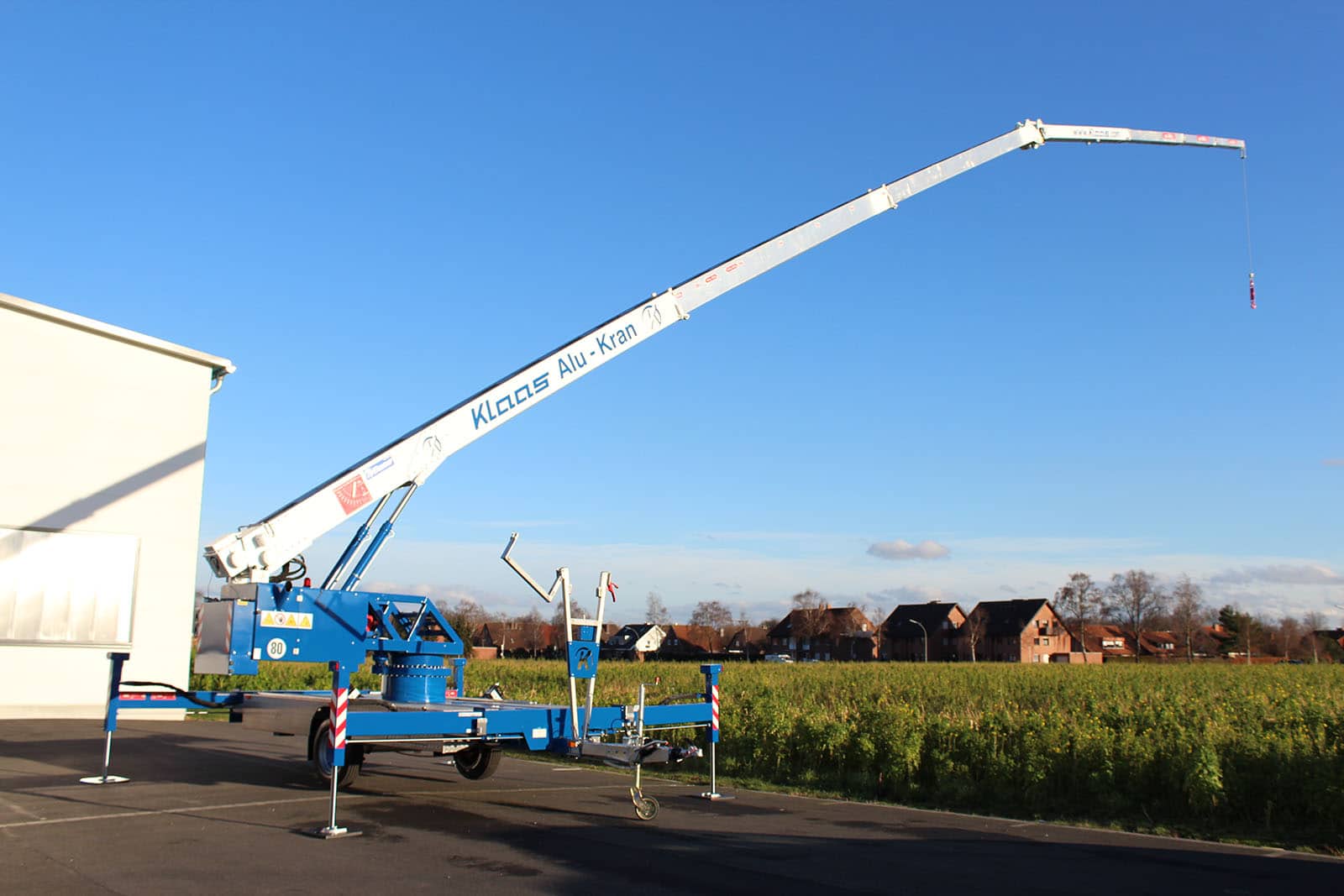

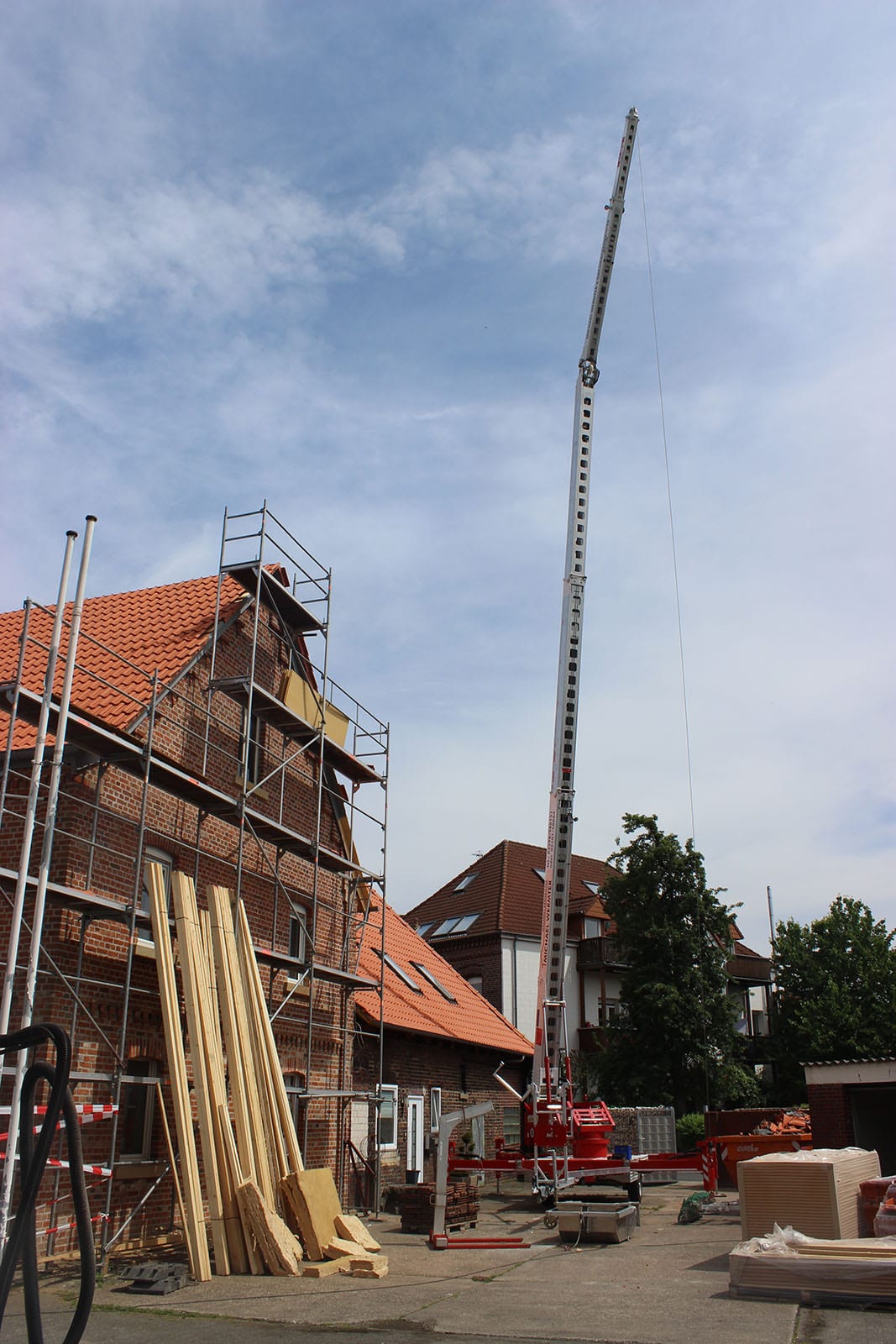

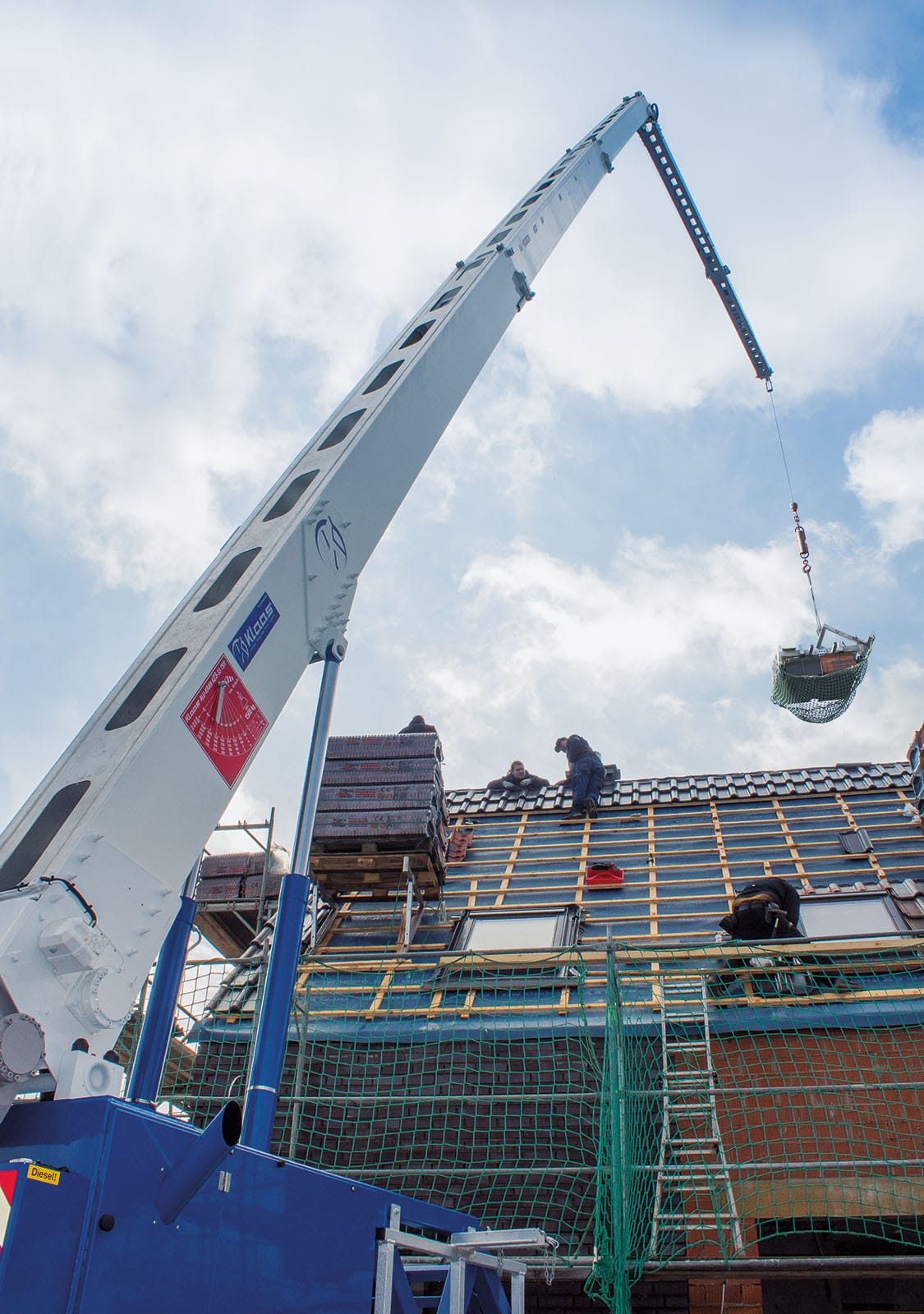

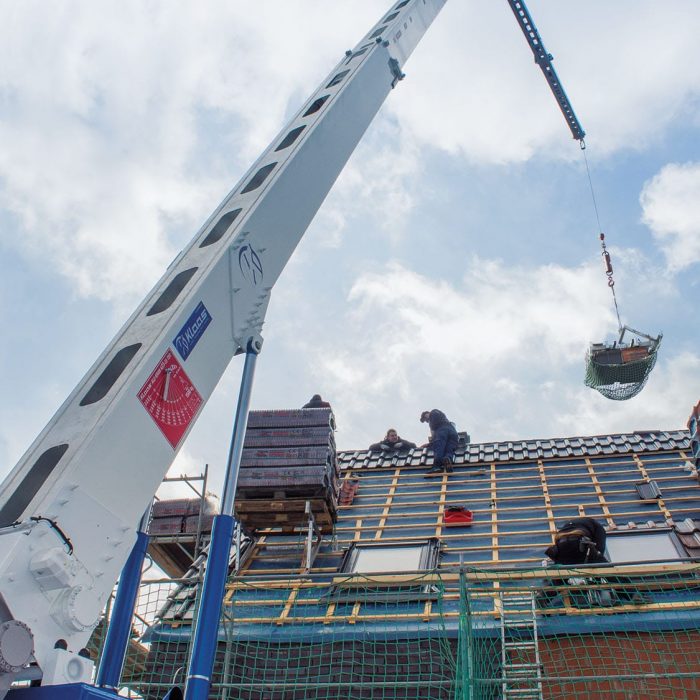

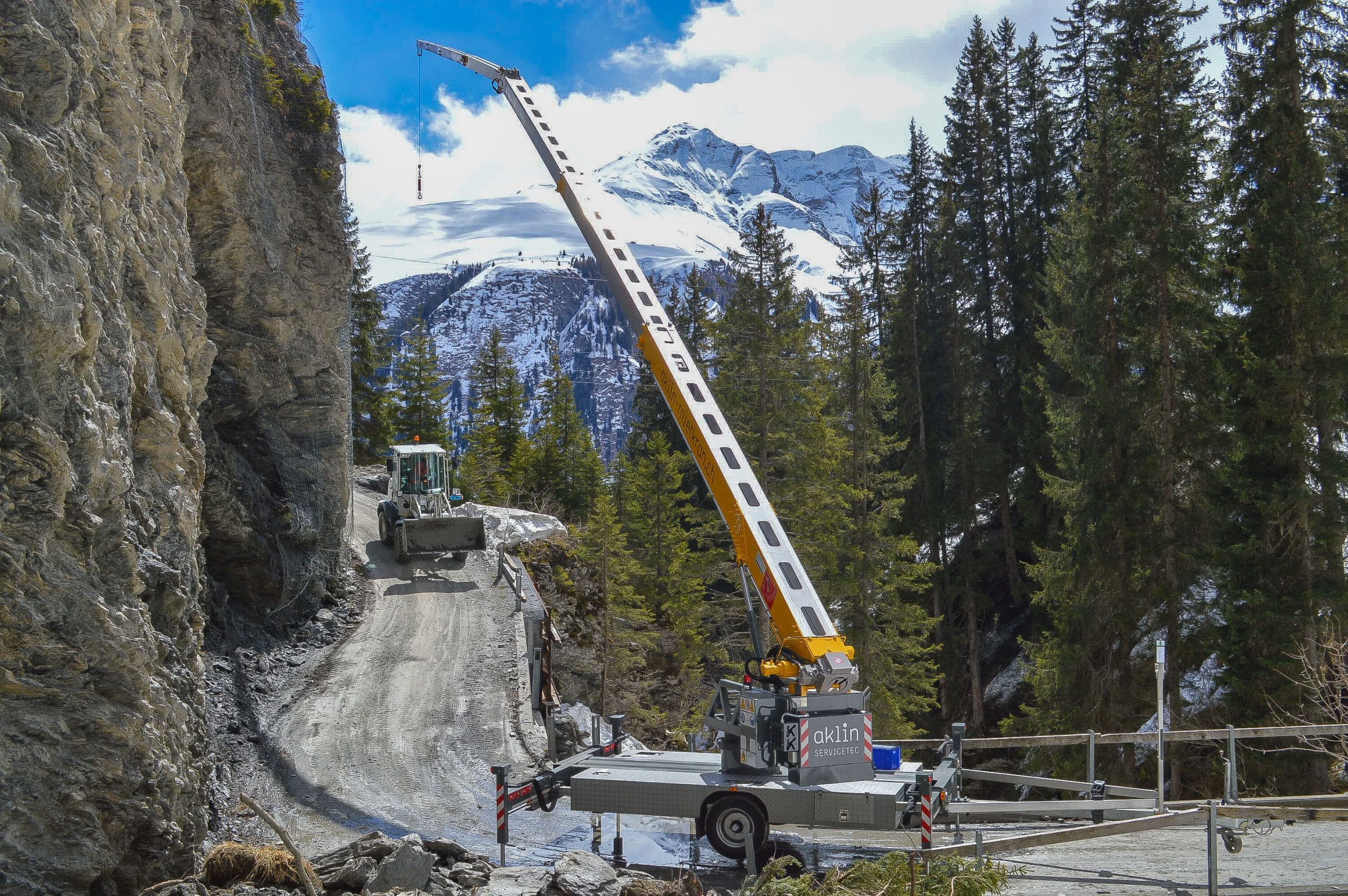

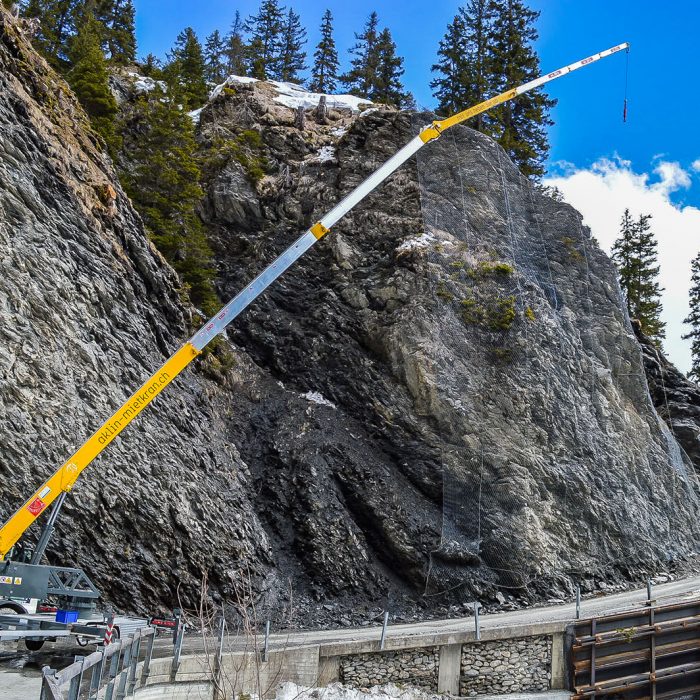

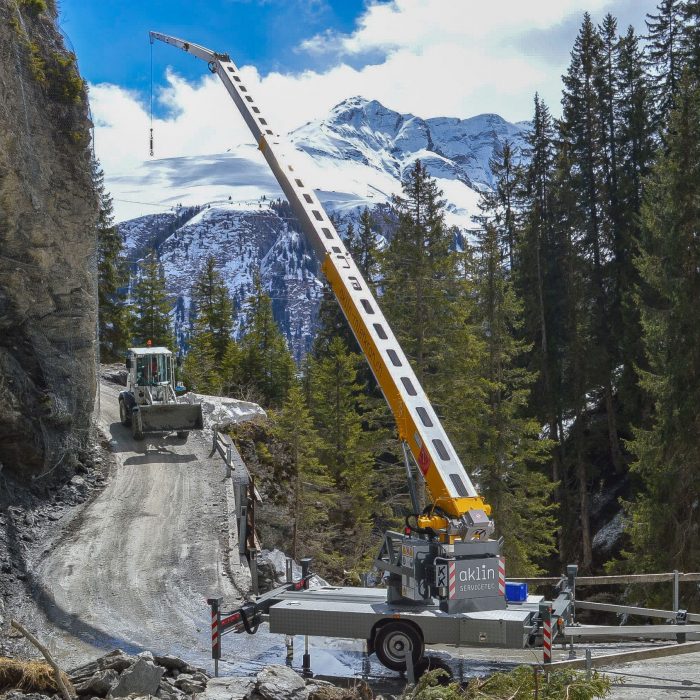

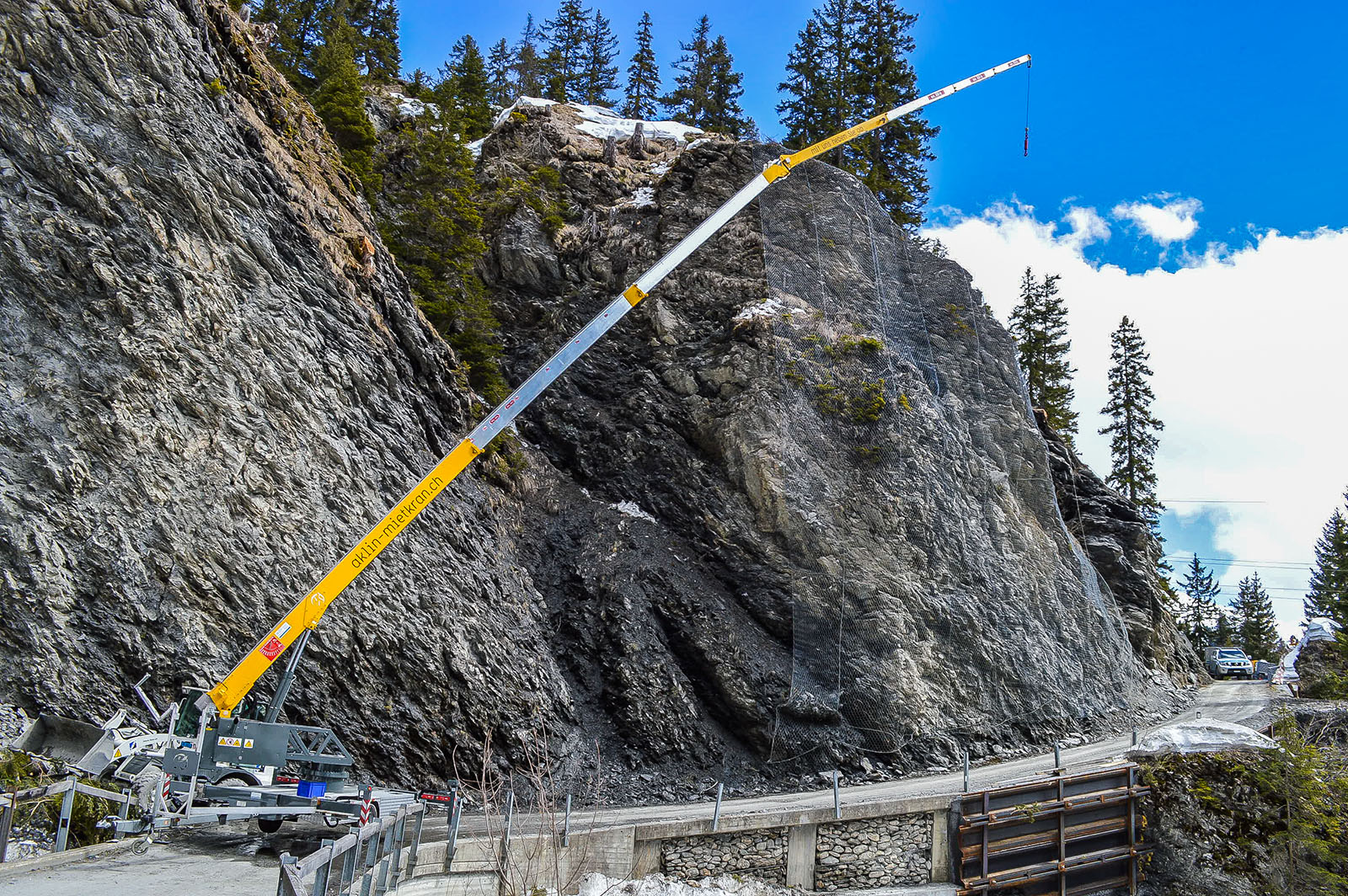

Galeria
Katalog
[pdf-embedder url="https://www.lift-polska.pl/wp-content/uploads/2020/04/K23-33_pl.pdf" width="100%"]Pobierz katalog
Inne z tej samej kategorii

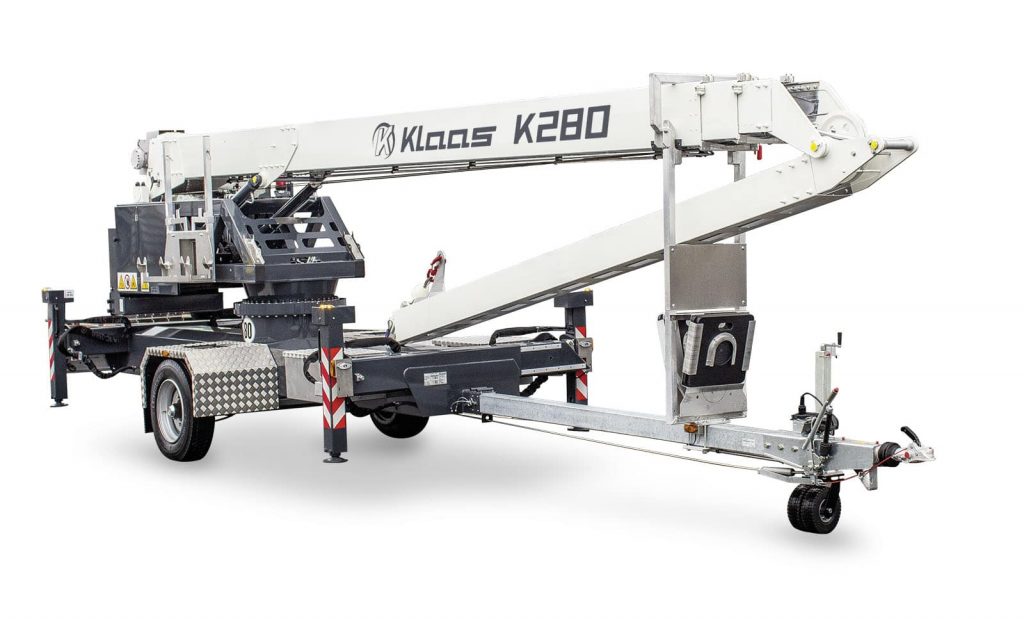

K280
