Opis produktu

K21-30 RS

Opis produktu

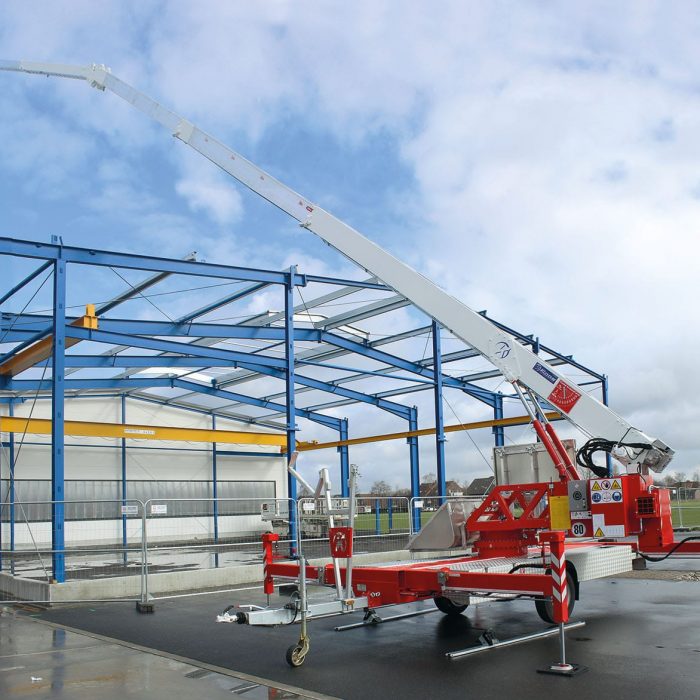

Model dźwigu na przyczepie K21-30 RS to „najmniejsza” z 3,5 tonowych przyczep w aktualnej ofercie produktowej Klaas. Ten wszechstronny model wyróżnia wyjątkowo wytrzymała konstrukcja masztu pozwalająca na podnoszenie ładunków o masie maksymalnej sięgającej do 1 500 kg, czy też wysięgu z ładunkiem 250 kg na imponującą odległość 20 m od wieńca masztu. Dzięki zastosowaniu przez konstruktorów pojedynczej osi zaletą tego modelu stała się jego poprawiona mobilność, dystrybucja masy własnej i wyższy prześwit. Standardowo zaopatrzona w hydrauliczny układ samojezdny przyczepą tą z łatwością może być manewrować na ciasnych placach budów. Chowany dyszel przyczepy skraca całkowitą długość przyczepy z 9,25 m do 7 m tym samym dodatkowo sprzyjając możliwości rozstawienia tego modelu w miejscach gdzie przestrzeń dostępu do budowy jest ograniczona np. podwórzach kamienic miejskich czy zabytków.

Informacje techniczne

Maks. udźwig (stand./opcja) 1 500 / – kg
Maks. wysokość haka 29,8 m
Masa własna przyczepy ≤3,5 t
Maks. dł. wysunięcia masztu 30,70 m
Min. szer. rozstawu podpór 2,85 m
Maks. szer. rozstawu podpór 5,02 m
Maks. siła uciągu wyciągarki 1 500 kg
Dł. wierzchołka bez wysunięcia (1 500 kg) 5,46 m
Dł. wierzchołka z 1 wysunięciem (800 kg) 9,12 m
Wymiary przyczepy 9,24 x 2,28 x 2,48 m
Min. uciąg haka holowniczego 3,5 t
  • System masztowy Klaas TSR
    • ekstremalnie wytrzymały i odporny na warunki atmosferyczny specjalny stop aluminium zapewnia maksymalnie niską wagę masztu
    • brak utraty wytrzymałości profilu ze względu na zastosowaniu technologi zgrzewania tarciowego z przemieszaniem ang. FSW – Friction Stir Welding, dzięki czemu łączenia profili TSR wykazuję takie same parametry jak jednolity materiał, z którego są stworzone
    • typowy wzór wycięć na maszcie zapewnia obniżenie wrażliwości na podmuchy wiatru, mniejszą wagę netto masztu i zwiększoną odporność na wgniecenia
  • Dźwigi system kontroli
    • ultra nowoczesny system kontroli podnośnika koszowego poprzez programowalny sterownik logiczny ang. programmable logic controler
    • nowoczesny magistrala komunikacyjna typu CAN BUS zapewnia możliwość niezwykle precyzyjnej pracy dźwigu
    • funkcja łagodnego start i zatrzymania dba o pracę bez efektu „kołysania”
    • sterowania z zdalnego bezprzewodowego pilota sterowania z ciekłokrystalicznym wyświetlaczem LCD (sterowania również możliwe poprzez podłączenie zdalnego pilota sterowania za pomocą kabla z magistralą dźwigu np. w sytuacji zakłóceń fal radiowych
  • Koncepcja napędu
    • mocny i wysoko sprawny silnik diesla marki Yanmar do napędu dźwigu
    • niskie zużycie paliwa obniża koszty eksploatacji i redukuje negatywny emisji na środowisko
    • elektroniczny system monitoringu poziomu paliwa żurawia wyświetlany na zdalnym pilocie sterowania
  • Podwójne siłowniki wypadowe masztu
    • większa stabilność, bezpieczeństwo ograniczone działanie sił skręcających dzięki dwóm siłownikom wypadowym masztu
  • Nieograniczona możliwość obrotu masztu
    • wieniec obrotowy masztu może obracać się bez ograniczeń 360°
  • Zabezpieczenie przewodów elektrycznych i hydraulicznych
    • zabezpieczenie ruchomych przewodów elektrycznych i hydraulicznych w maszcie za pomocą specjalnej prowadnicy kablowej
    • brak przewodów i bębnów na maszcie
    • hydraulika elementów ramy i podpór dźwigu wykonana z trwałej stali galwanizowanej czyniąc ten układ trwałym i nie wymagającym wymiany węży hydraulicznych
  • Zabudowa dźwigu
    • zabudowa dźwigu posiada system przestrzennych zamykanych schowków
    • schowki umożliwiają bezpieczne przechowywania narzędzi i akcesoriów dźwigu
    • zabudowa wysokiej jakości wykonana z rychlowanej blachy aluminiowej zapewnia atrakcyjny wizualnie wygląd dźwigu
  • System ustawiania na podporach w układzie H
    • w pełni hydrauliczne niezależnie wysuwane podpory w układzie H w połączeniu z system ciągłego monitorowania ciśnienia w siłownikach podpór umożliwia ciągłą i niezawodną kontrolę stabilności pracy dźwigu w całym zakresie jego pracy
    • bezstopniowa i niezależna praca podpór nie ogranicza operatora przy ich rozstawianiu
    • podpory w kształcie litery „L” zapewniają najlepsze z możliwych bezpieczeństwo przed wywróceniem
    • długie cylindry hydrauliczne pozwalają na pracę bez podkładek
  • Chowany dyszel przyczepy
    • poprzez możliwość wsunięcia dyszla przyczepy skraca się długość całkowita przyczepy z 9,25 m do 7,00 m co pozwala na łatwiejsze jej rozstawienie w przestrzeniach o ograniczonej powierzchni
  • Zdalny pilot sterowania
    • funkcja pamięci pozycji zapamiętuje lokalizację dwóch punktów np. umiejscowienie miejsca załadunku materiału i umiejscowienie miejsca rozładunku materiału po których żuraw się porusza
    • możliwość poruszania masztu z niezwykłą precyzją
    • wyświetlanie kluczowych danych statusu operacyjnego dźwigu
    • zasilanie pilota z standardowych baterii typu AA lub poprzez podłączenie kablowe
  • Układ samojezdny
    • hydrauliczny mechanizm samojezdny umożliwiający sterowania żurawiem z poziomu zdalnego pilota
    • modele z podwójną osią posiadają podnoszoną jedną oś celem zmniejszenia sił tarcia i zwiększenia zwrotności
    • układ umożliwia łatwe manewrowanie przyczepą w ciasnych, nierównych w tym również stromych przestrzeniach
  • Wyciągarka teleskopująca
    • szybka praca teleskopująca lub składania pod ciężarem dzięki opatentowanej przez Klaas technologii linowej tego procesu
    • zintegrowany system elektronicznego pomiaru stopnia rozwinięcia lin masztu kalkuluje maks. i wyświetla operatorowi maksymalny ciężar możliwy do podniesienia w danym stopniu rozłożenia
    • niska masa własna lin zwiększa zasięg i udźwig konstrukcji masztu i wierzchołka masztu
    • nisko nakładowo eksploatacja or łatwo widoczne elementy lin zapewniają możliwość ciągłego monitoringu ich stanu eksploatacyjnego
  • Podwójne siłowniki i jednolity przegub elementu wierzchołka
    • zwiększony udźwig na zintegrowanych przedłużeniach przegubu wierzchołka dzięki zastosowaniu nowej jednolitej frezowanej konstrukcji tego elementu
    • czujnika ciśnienia w siłownikach wierzchołka zapewnia optymalne podnoszenie ciężarowych niezależnie of kątu wierzchołka względem masztu
    • podwójny siłowniki dla zwiększonej stabilności i bezpieczeństwa oraz ochrony przed działaniem niepożądanych sił bocznych
  • Napęd hybrydowy
    • możliwość wyboru źródła napędu dźwigu przez ekonomiczny silnik diesla lub równie ekonomiczny a w dodatku przyjazny dla środowiska i cichy silnik elektryczny 400V
    • montaż i demontaż silnika elektrycznego nie wymaga posiadania narzędzi.
  • Automatyczny system poziomowania
    • rozstawienie dźwigu do pracy jest szybkie i łatwe dzięki automatycznemu systemowi poziomowania w pełni operowanemu z poziomu zdalnie sterowanego pilota
    • niezależna praca podpór nie ogranicza operatora przy ich ustawianiu
    • automatyczna system poziomowania siłowników podpór umożliwia szybkie uzyskanie poziomu nawet na nierównych podłożach
    • system ciągłego monitorowania ciśnienia w siłownikach podpór umożliwia ciągłą i niezawodną kontrolę stabilności pracy dźwigu w całym zakresie jego pracy oraz reaguje na zmieniające się warunki zewnętrzne
  • System mocowania akcesoriów
    • akcesoria są bezpiecznie składowane i łatwo dostępne
    • brak konieczności czasochłonnego i uciążliwego mocowania
    • dedykowane i producenckie rozwiązania gwarantują zachowanie bezpieczeństwa w trakcie transportowania
    • możliwość wyboru niezbędnego dedykowanego pod dany typ akcesoria mocowania

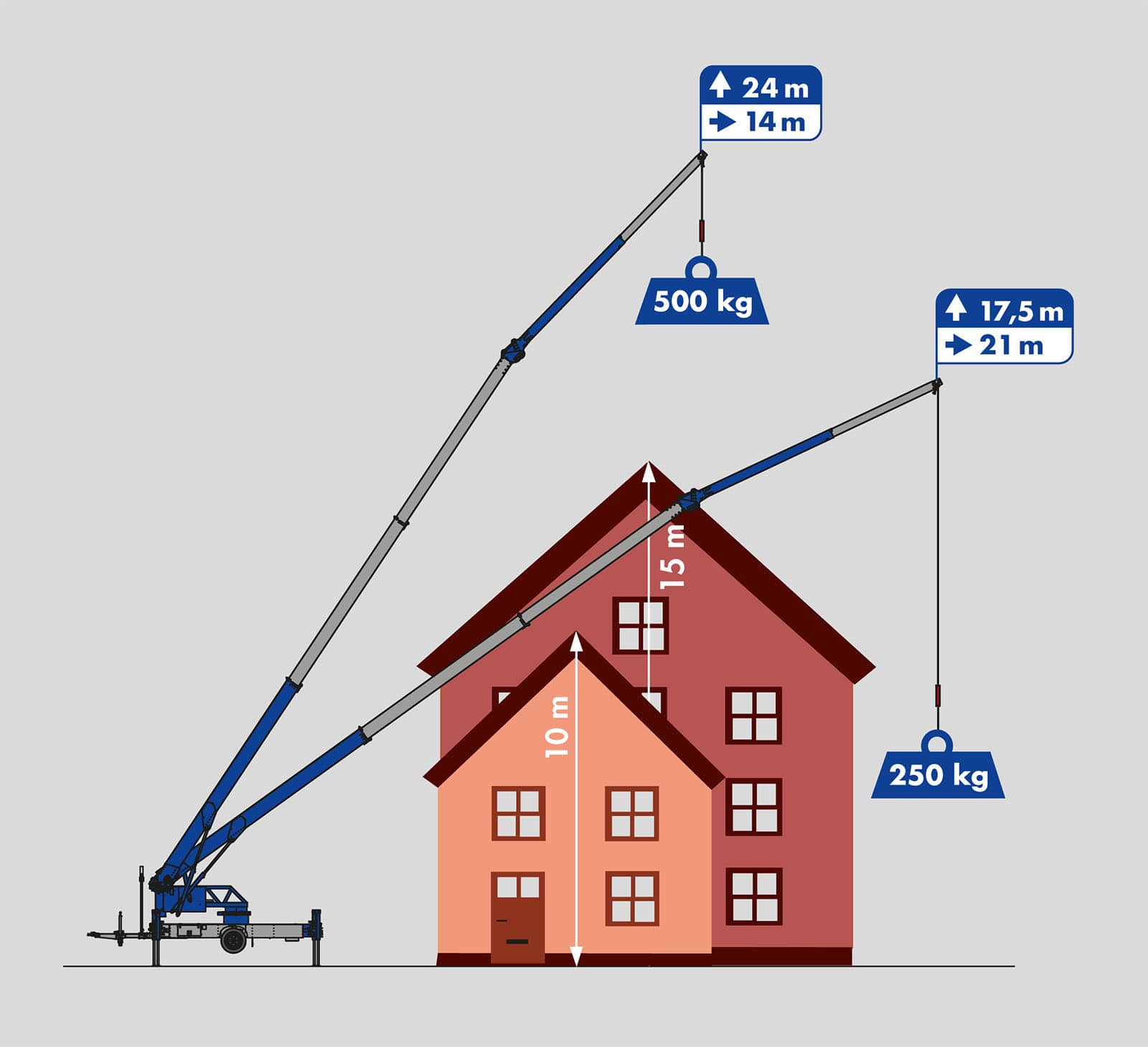

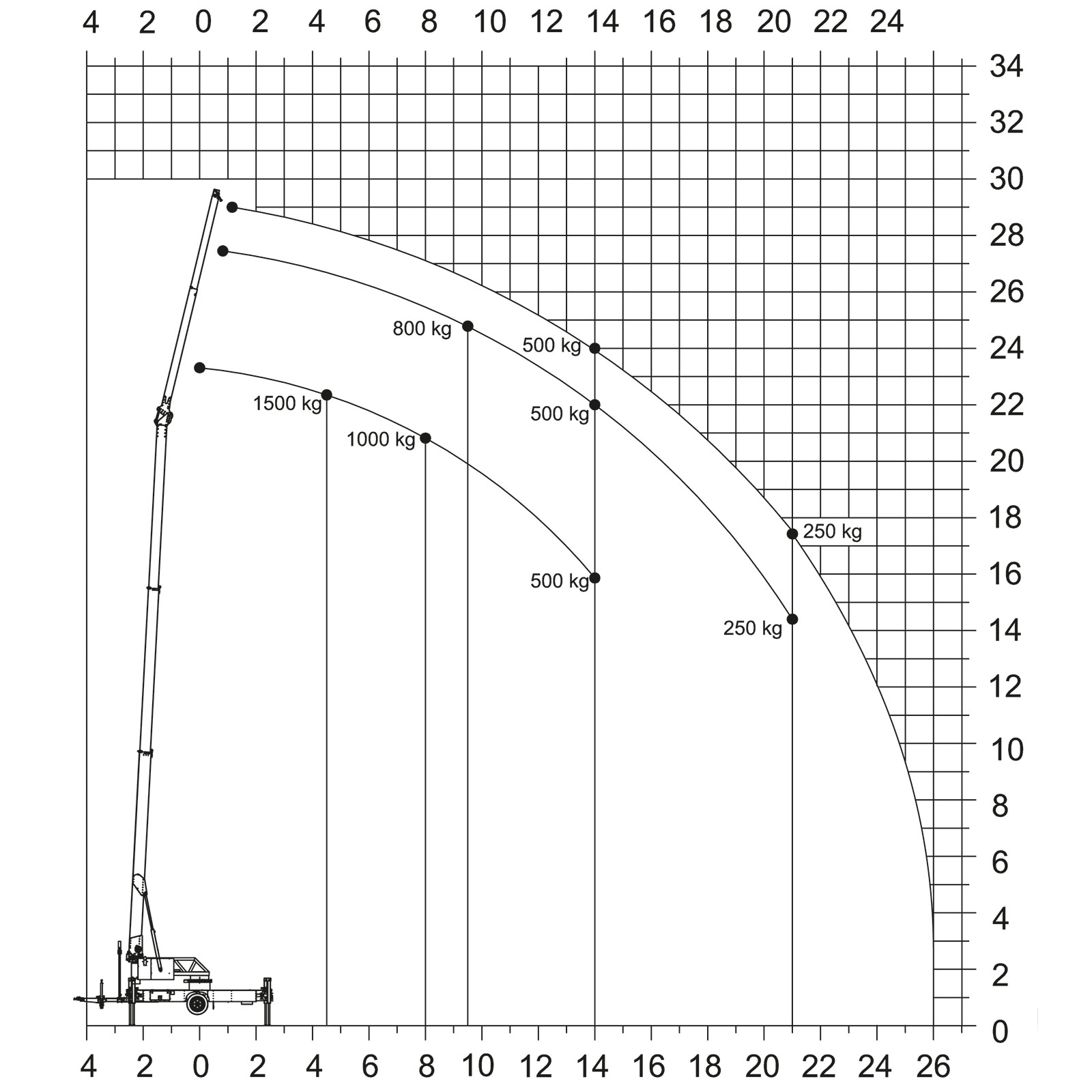

Zakres pracy

Udźwig Wysięg Maksymalna wysokość
1 500 kg 4,50 m 22,00 m
1 000 kg 8,00 m 20,80 m
800 kg 9,50 m 24,50 m
500 kg 14,00 m 24,00 m
250 kg 21,00 m 17,50 m
[pdf-embedder url="http://www.lift-polska.pl/wp-content/uploads/2020/04/Produktblatt_K21-30-TSR_082018_RZ-pl.pdf" width="100%"]Pobierz katalog
